一 欢迎使用 ​

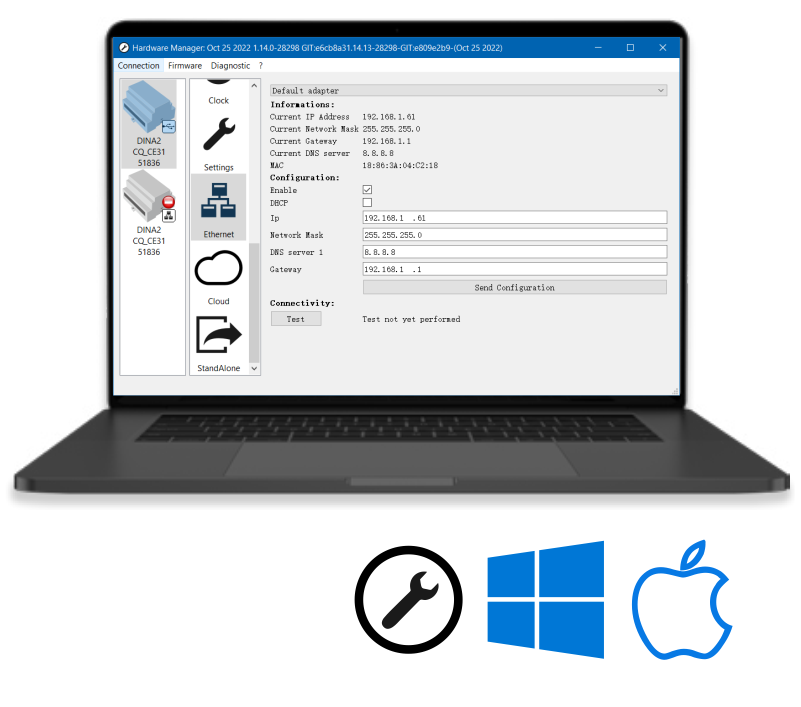

​ Hardware Manager 专用于网络/USB-DMX512 脱机控台的硬件配置工具。通过 Hardware Manager ，你可以升级控台的固件版本，修改固定 IP 地址，修改时区、校正时钟，并可以测试干接点输入情况、DMX 端口的输入/输出测试，设定控制器的各项功能等。软件支持 Windows / MacOS 操作系统，同时，也有 iOS / Android 版本，现场调试时，将给工程调试带来极大便利。

​ 当控台软件不能连接脱机控台时，也可以使用 Hardware Manager 连接，判断。如果 Hardware Manager 可以连接，则需要检查控台软件的设置或者防火墙设置等问题。

下载 Hardware Manager ​

​ Hardware Manager 默认已包含在几款灯光控台软件内( ESAPRO2，DS3，Sunlite Suite 3, Daslight5，ESA2)，你可以在软件的安装文件夹下找到 Hardware Manager。如果需要单独的，或者最新的 Hardware Manager，你也可以点击下面链接下载，下载之后，按步骤解压缩即可使用。一般建议，将软件解压缩到 "D:\HardwareManager" 文件夹内。

​ 百度网盘 (提取码：jbl3)

​ 网盘 2

二 界面说明 ​

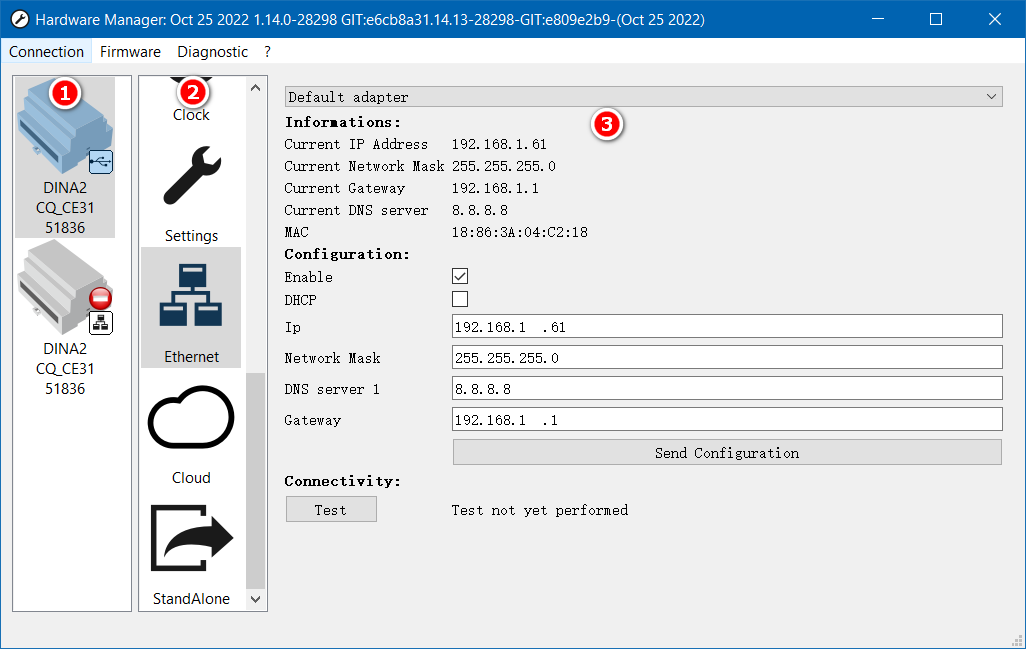

Hardware Manager 的界面非常简单，主要分为三个区域：

  • (1) 控台列表
  • (2) 功能类别
  • (3) 参数配置



1. 控台列表 ​

​ Hardware Manager 支持通过 USB 或者局域网查看、配置已连接的 DMX 灯光控台。打开软件，插上灯光控台，在控台列表区域将会显示已经连接的网络/USB-DMX512 脱机控台：

  • USB 连接的控台

  • 局域网连接的控台

  • 已被软件控制的控台

    系统已经检测到这个控台，但是控台已经跟其他 DMX 软件连接了。(同一时间，一个控台只能跟一个软件进行软件，进行参数配置或者进联机灯光控制)



2. 功能类别 ​

​ 功能选项位于软件的中间，主要包含了控台的各个功能类别：

图标功能说明
基本信息显示控台的基本信息
SUT 界面显示控台支持的控台软件、APP、以及能够输出的 DMX 域
固件升级通过升级固件，可能会增加新的功能，并解决已发现的 Bug。
建议将固件升级到最新版本，以提升使用的稳定性。
DMX 输入输出1. 通过推杆，按通道输出 DMX 值，测试 DMX 灯具；
2. 切换为输入状态，测试DMX信号线上收到的控台信号
端口状态查看控台干接点，按键的触发状态
时钟管理设置时区，校正时钟，设置日出/日落时间等定时相关的参数
参数设置控台的基础参数，运行日志等
网络设置激活/取消 DHCP 功能，设置固定 IP 地址，子网掩码，网关等参数
WiFi 热点用于自带WiFi 热点的脱机控台，设置热点参数，或者连接到无线路由器
云控设置接入灯光云的参数设置(国外服务器)
SD 卡管理格式化/备份 SD 卡，写入测试节目等

三 操作说明 ​

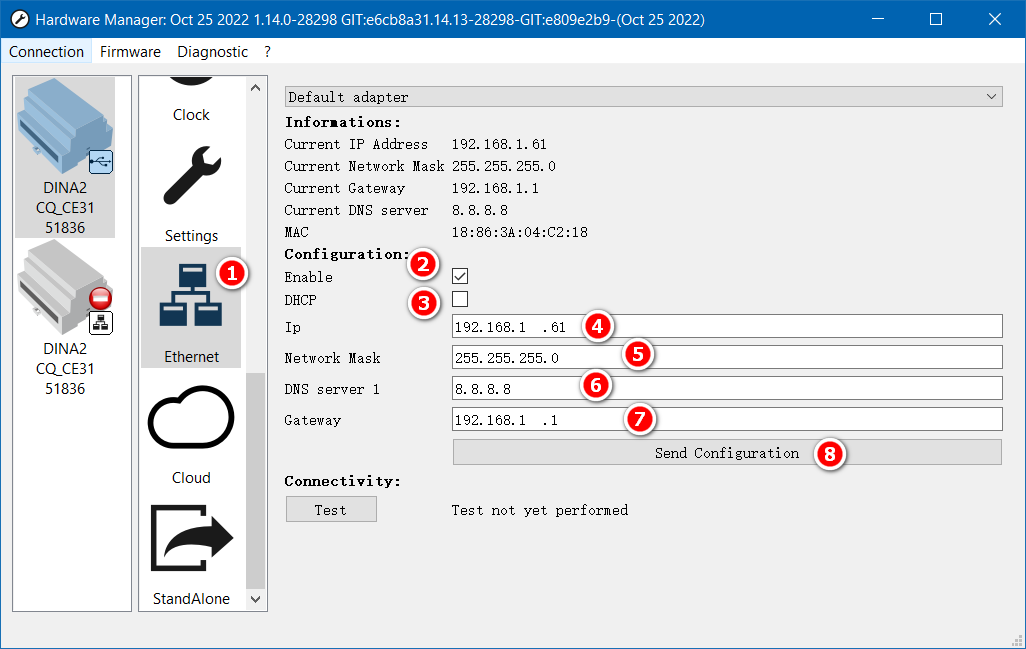

1. 设置固定 IP 地址 ​

​ 使用 UDP 中控系统、APP Remote Pro、智能场景面板 切换灯光场景时，或者用网线直联控台，进行编程控制时，需将控台设置为固定 IP。

  • (1) 在功能列表中，选择"Ethernet"
  • (2) 勾选 "Enable"，默认为勾选状态
  • (3) 取消 "DHCP" 选项
  • (4) 输入固定 IP 地址，IP地址要求与电脑，或者平板，场景面板在同一个网段(如：都是192.168.1网段)，但不得与其他设备的 IP 地址重复、冲突。
  • (5) Network Mask 子网掩码：一般为255.255.255.0，需与局域网其他设备一致
  • (6) DNS Server 1，不需修改
  • (7) Gateway 网关：一般为网段的第一个IP地址，如：192.168.1.1
  • (8) 设置完成之后，需要点击"Send Configuration" 保存网络参数

2. 设置时区、校正时钟 ​

​ 使用控台的定时功能，要求控台内已安装钮扣电池。每次更换电池后，都需要重新校正时钟。

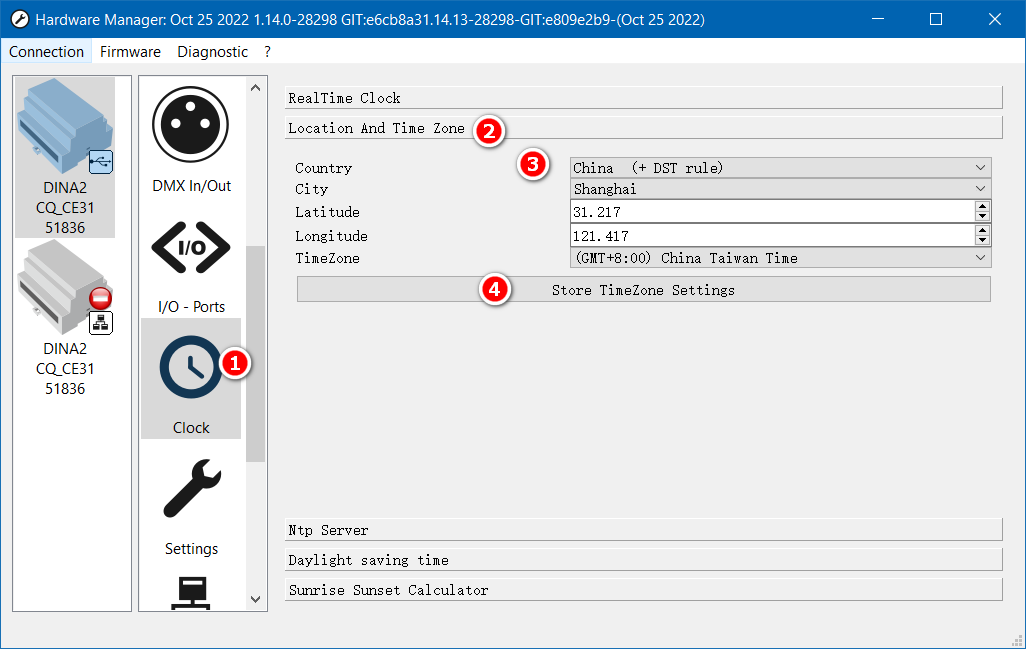

2.1 设置时区 ​

​ 需要设置正确的时区，控台的时控才能正确执行。

  • (1) 在功能列表中，选择时钟"Clock"
  • (2) 在参数配置中，选择"Location And Time Zone"
  • (3) 选择国家"Country"，若有必要，还可以选择城市"City"，选择之后，将会自动显示经纬度和时区
  • (4) 点击"Store TimeZone Settings"，将时区参数保存到控台内即可

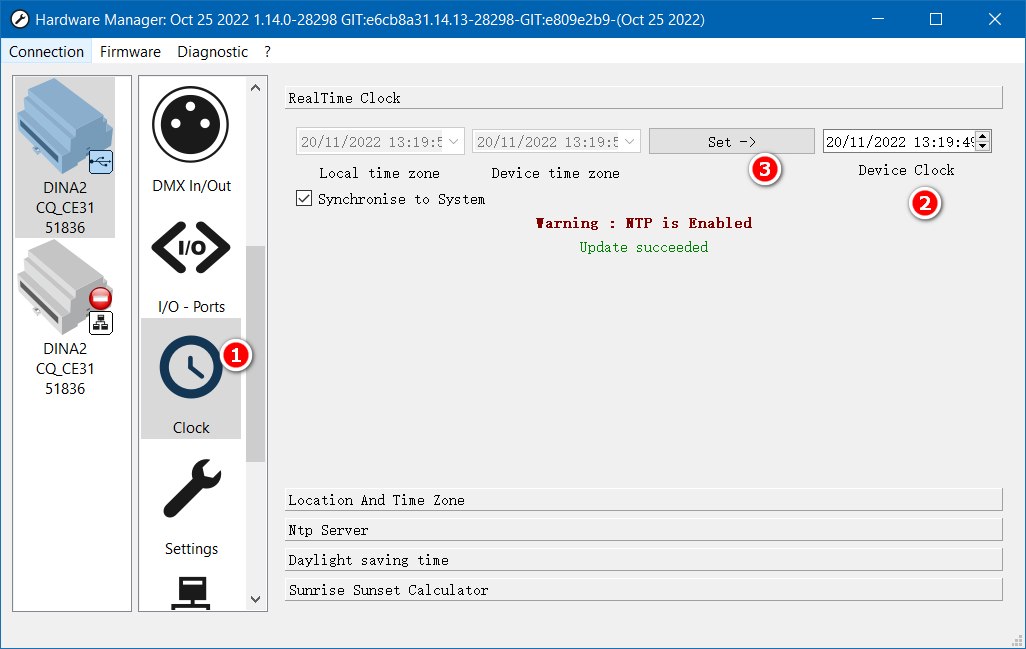

2.2 校正时钟 ​

​ 每次更换电池之后，或者发现定时不准确，都可以打开这里查看。

  • (1) 在功能列表中，选择时钟"Clock"
  • (2) 软件右侧，将显示控台的当前时钟
  • (3) 如果发现时钟不准，点击"Set ->" 将系统的时间同步到控台内

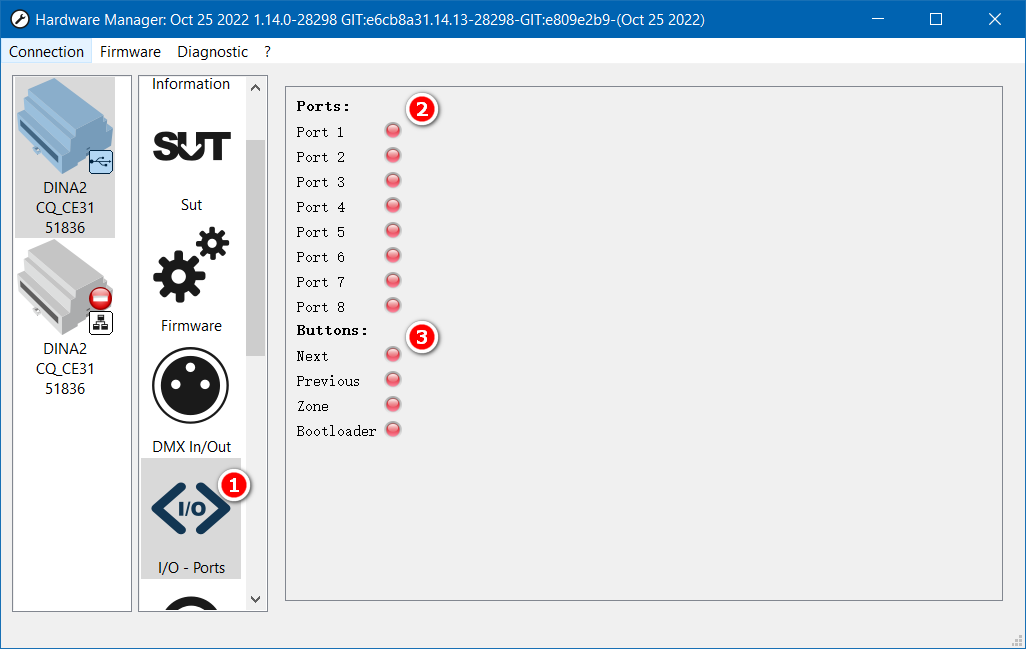

3. 查看干接点、按键的触发状态 ​

​ 干接点，主要用于连接各种传感器，如人体感应、雷达等。传感器信号，通过触发干接点后，切换灯光场景。在调试阶段，如果发现不能正常触发场景的情况，可通过Hardware Manager 查看干接点是否正确触发，从而排除是传感器和接线的问题，还是控台软件的设置问题。

​ 触发的干接点或者按键对应的指示灯，将由红色变成绿色。断开触发后，再次回到红色。

  • (1) I/O - Ports: 干接点功能
  • (2) Ports 干接点: 干接点回路，有 8 路，16 路，1 路等不同规格。
  • (3) Buttons 按键: 可查看按键的状态

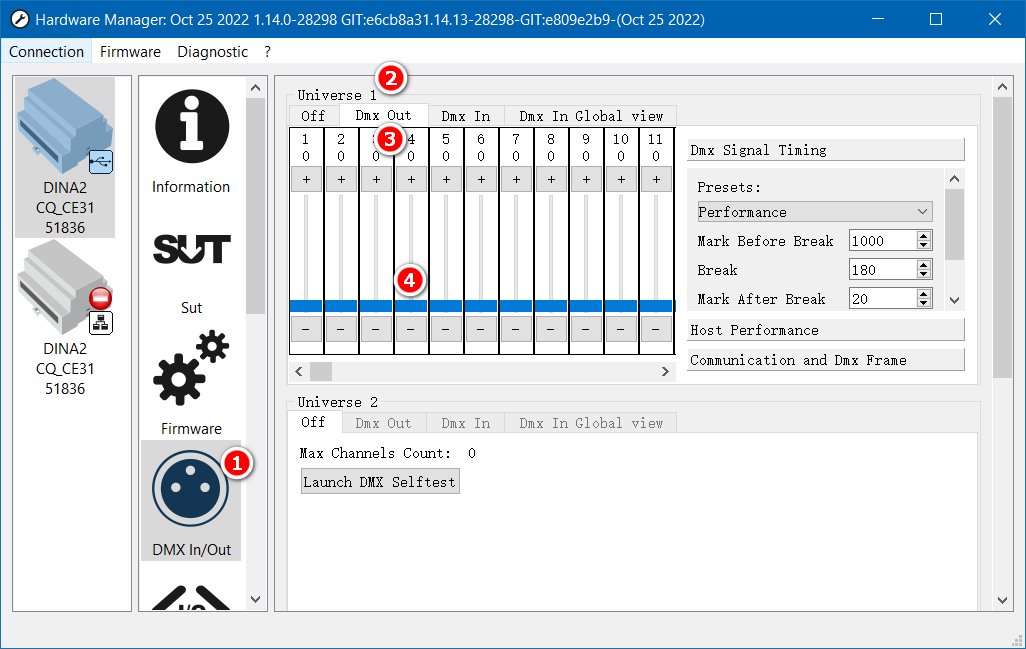

4. 单路输出 DMX 信号，测试灯具 ​

​ 这是一个简易的推杆测试工具，不需要配接灯具，只要推动推杆，每个通道将输出对应的 DMX512 参数。在编写灯库文件时，也可以通过推动推杆，查看灯具的实际输出，做更准确的灯库。同时，这里还可以设置输出的频率，用于适配灯具的 DMX 频率。

  • (1) DMX In/Out: DMX 输入/输出
  • (2) Universe 1: DMX域1，对应控台上的第一个输出口，需注意选择正确的输出口
  • (3) DMX Out: DMX 输出页
  • (4) 推杆: 可选择 1~512 通道推杆

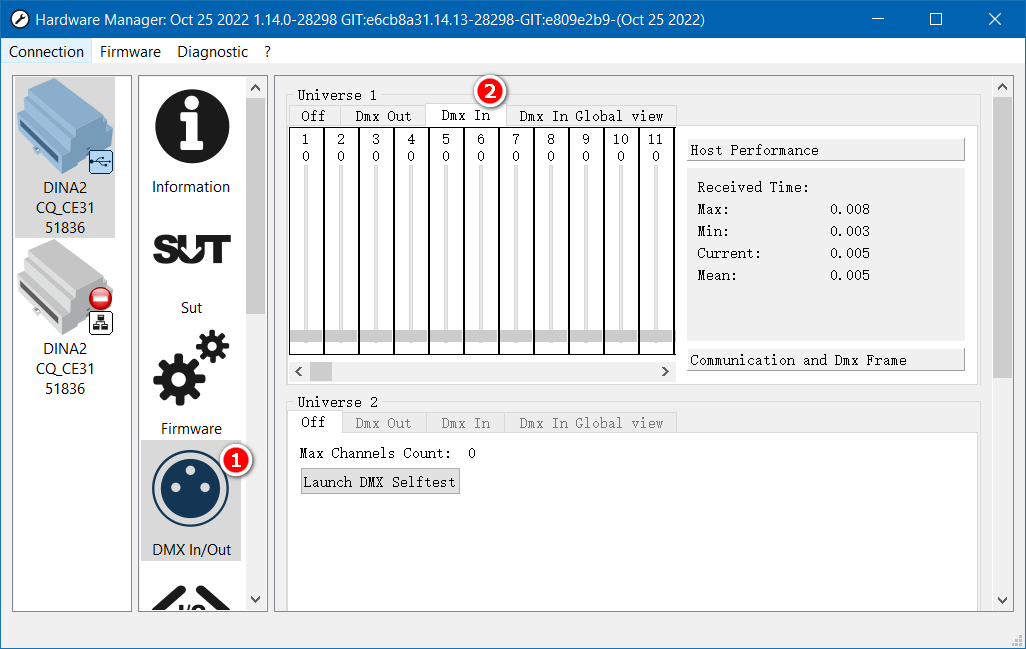

5. 查看 DMX 输入信号 ​

​ 在DMX 输入/输出功能下，也可以连接到其他控台，将脱机控台设为输入模式，从而查看其他控台输出的 DMX 信号是否正确。接收到信号之后，这里的推杆将会跟着变化，并显示对应的 DMX 值。

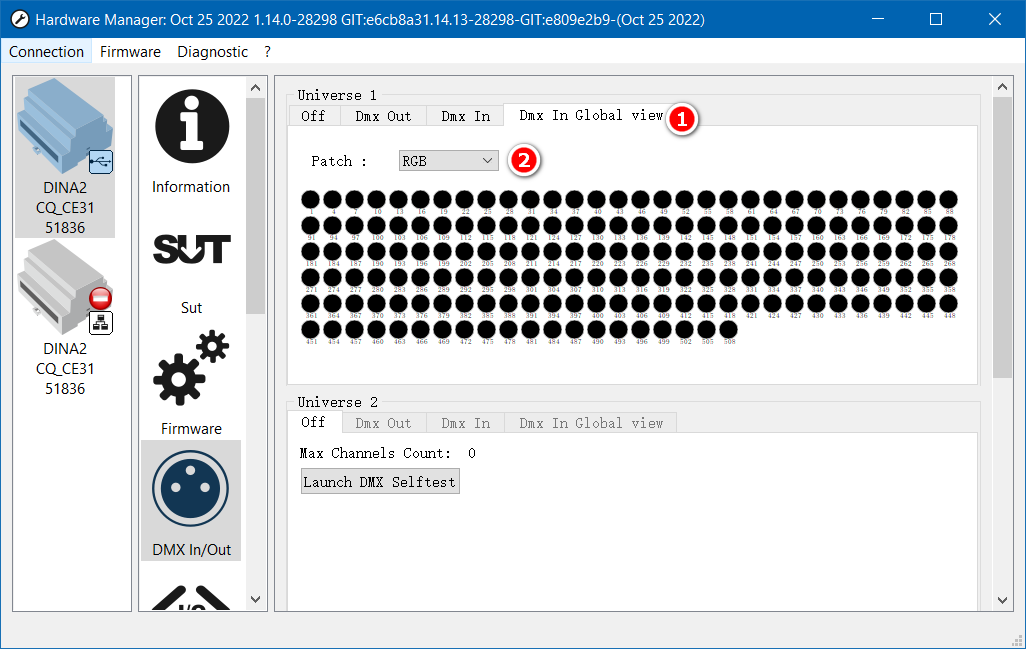

​ 如果是控制是 RGB / RGBW LED，也可以切换到 "DMX In Global view"，这里的每一个圆代表一个RGB LED，接收到控台信号后，将会自动显示其颜色效果。

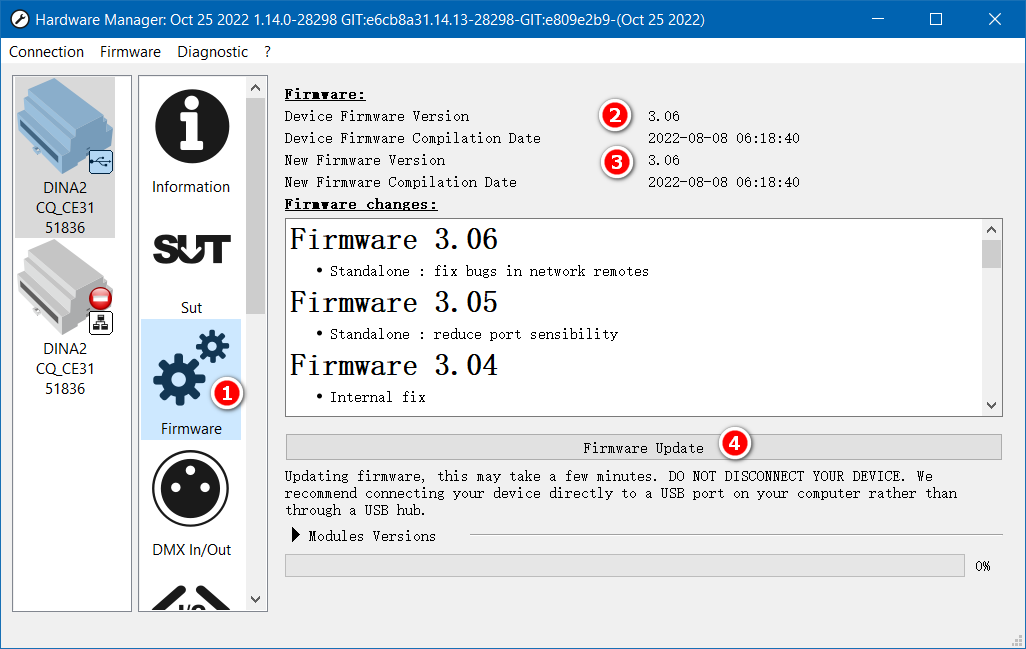

6. 更新固件 ​

​ 通过升级固件，可能会增加新的功能，并解决已发现的 Bug。

  • (1) 选择固件"Firmware"
  • (2) 显示控台当前的固件版本和更新日期
  • (3) 显示控台最新的固件版本和更新日期，如果最新版本比较新，建议进行更新
  • (4) 点击"Firmware Update"，开始更新固件。
