现场控制 (LIVE) ​

5.1 实时控制灯光秀（Controlling Your Show Live） ​

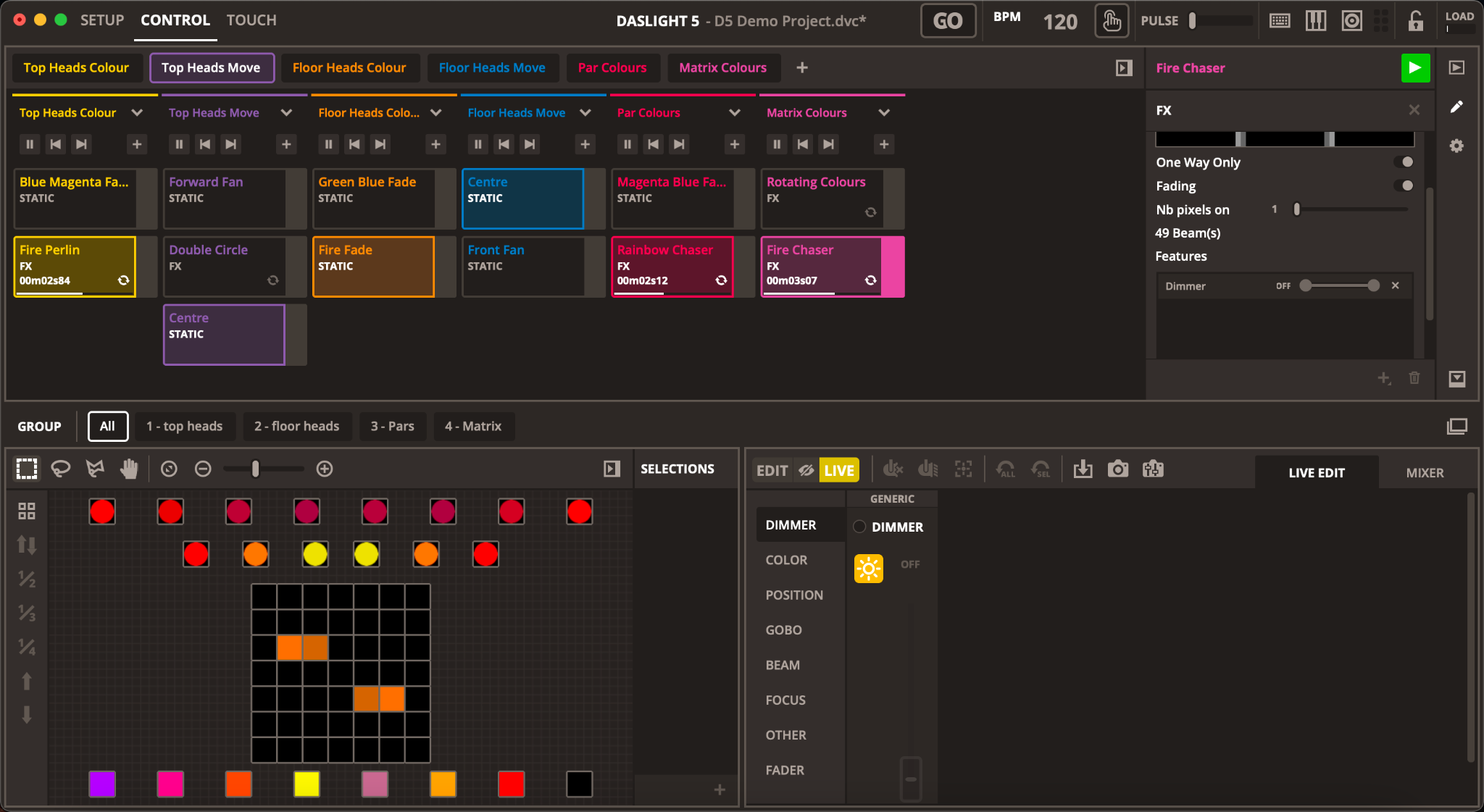

“控制”（Control）界面也是实时控制灯光秀的核心界面：

  • 场景叠加：若场景使用不同通道，将自动堆叠合并；
  • 场景优先级：若触发的场景与正在播放的场景控制同一通道——优先级高的场景生效；优先级相同时，最新触发的场景生效。

image-20251004210143359

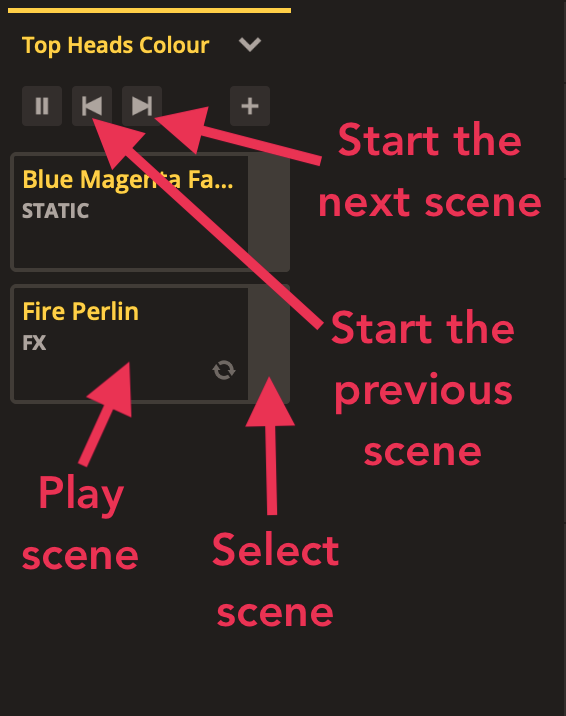

播放场景（Playing Scenes） ​

  • 基础触发：左键点击场景按钮左侧的宽条区域；
  • 其他方式：点击场景编辑窗口右上角的“播放场景”（Play scene）按钮；
  • 场景切换：播放场景时，点击“上一场景”（Start the previous scene）或“下一场景”（Start the next scene）按钮，在当前场景库内切换；
  • 视图切换：点击场景库控制区的向下箭头，可将该场景库所有场景切换为“小视图”，再次点击恢复默认大小。

image-20251004210149444

5.2 实时编辑灯光秀（Live Editing Your Show） ​

实时演出中可能需要临时修改、添加演出特效或永久调整场景参数，Daslight 5提供多种便捷编辑方式：

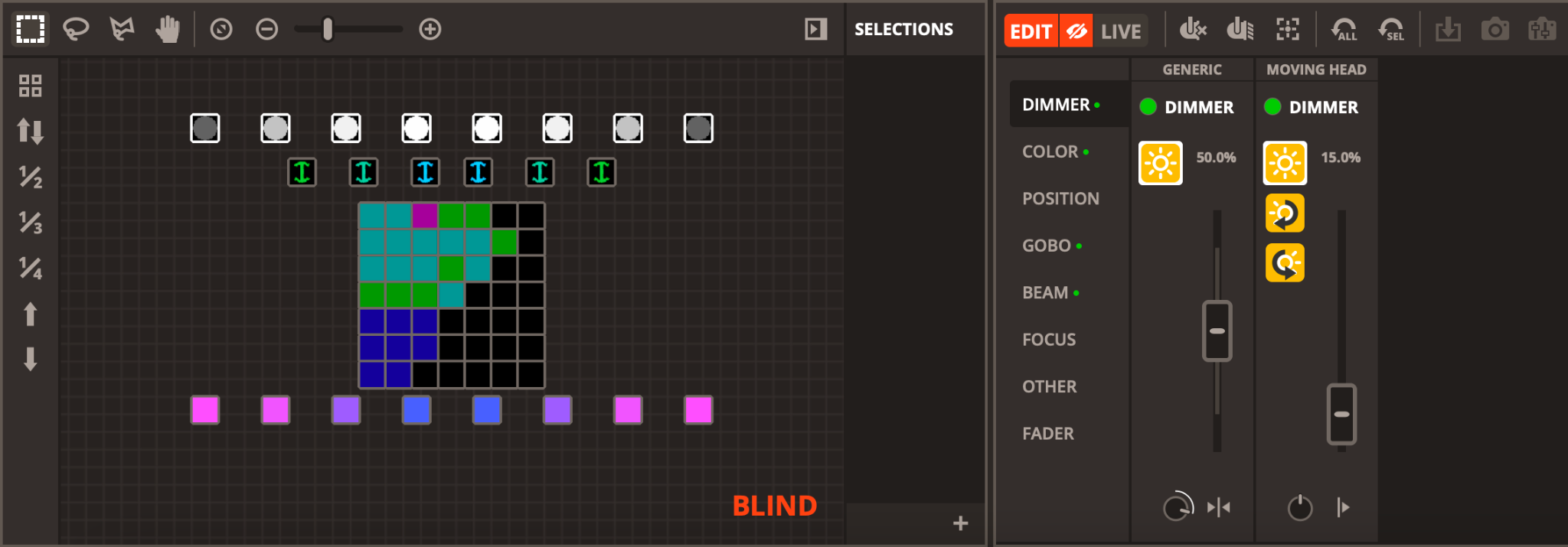

永久编辑场景（Creating Permanent Edits to a Scene） ​

  1. 启用“编辑”（Edit）模式，选中待修改的场景——此操作会覆盖当前正在播放的灯光秀；
  2. 盲编模式（Blind Edit）：点击“编辑”与“实时”（Live）模式之间的“盲编”按钮（眼睛图标），修改场景时不输出DMX信号，不影响当前演出；
  3. 保存修改：启用“编辑”或“盲编”模式后，修改的场景参数/灯具通道值将自动保存到场景，下次调用时生效。

image-20251004210159512

临时编辑场景（Creating Temporary Edits to a Scene） ​

临时编辑（又称“实时编辑”，Live Edit）需先启用“实时编辑”设置，操作如下：

  1. 选中灯具，调整功能控制/推子——此时推子/功能控制上方的标记变为黄色（区别于永久编辑的绿色），表示为“实时编辑通道”；
  2. 数值保留：实时编辑的数值将保持，直至触发控制同一通道的场景；
  3. 重置编辑：点击实时工具栏的两个“重置”按钮：
    • 重置所有光束（Reset All Beams）：清除所有实时编辑；
    • 重置选中光束（Reset Selected Beams）：仅清除选中灯具的实时编辑；
  4. 模式切换：从“实时”（Live）模式切换到“编辑”或“盲编”模式，也会清除所有实时编辑。

image-20251004210208561

快照（Snapshots） ​

可保存实时编辑的数值，便于一键调用，共3种方式：

  1. 将调整后的实时数值保存到当前场景（Save Adjusted Live Values into the current scene）：覆盖场景原有数值；
  2. 将所有激活数值快照到新场景（Snapshot All Values into a new scene）：保存Daslight项目中所有当前生效的数值；
  3. 将调整后的实时数值快照到新场景（Snapshot Adjusted Live Value into a new scene）：仅保存实时编辑的数值。

image-20251004210216709

实时编辑设置（Live Edit Settings） ​

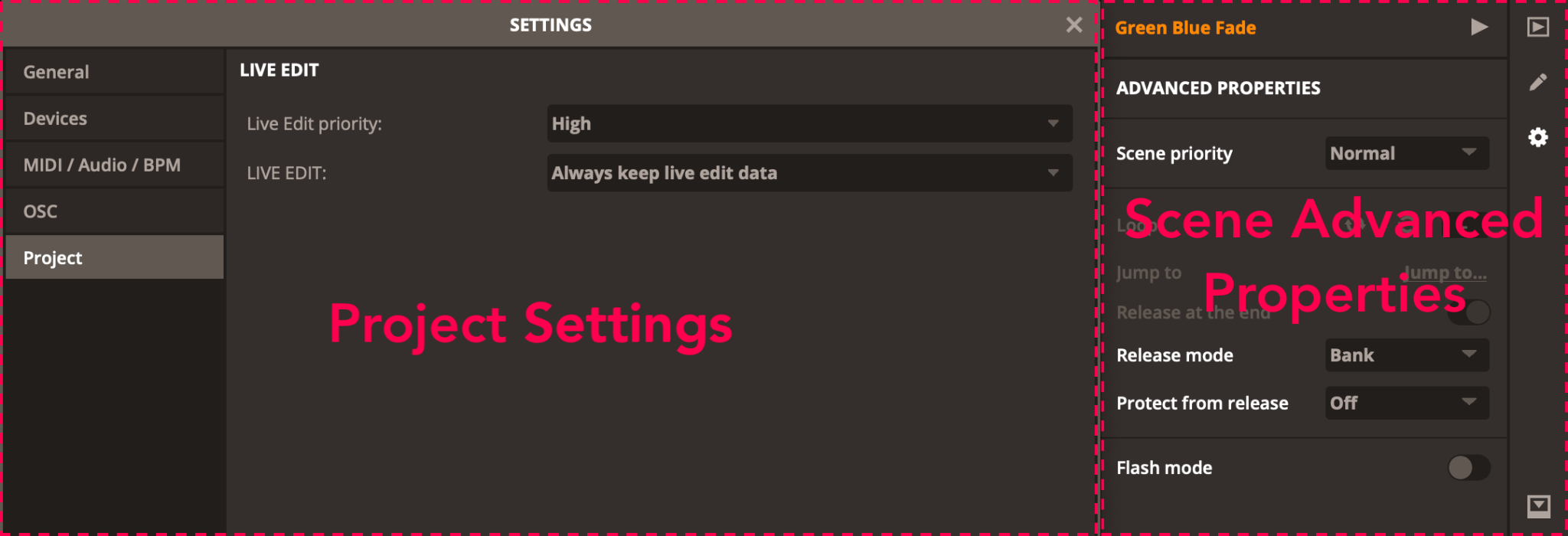

在“设置”（Settings）的“项目”（Project）标签中，可调整实时编辑的行为：

  1. 实时编辑优先级（Live Edit Priority）：仅当实时编辑优先级≥场景“高级属性”中的“场景优先级”时，实时编辑才能覆盖该场景（例：实时编辑优先级设为“普通”，仅能覆盖优先级为“普通”或更低的场景）；
  2. 实时编辑数据（Live Edit Data）：
    • 始终保留实时编辑数据（Always keep live edit data）：触发新场景时，实时编辑的数值仍保留；
    • 触发新场景时重置实时编辑（Reset live edit when new scene is triggered）：触发新场景时，清除实时编辑的数值。

image-20251004210228665

5.3 MIDI ​

MIDI基础（What is MIDI?） ​

MIDI全称为“音乐设备数字接口”（Musical Instrument Digital Interface），是音视频行业设备间的通信标准，可通过MIDI控制器控制软件的场景、推子等功能。

  • 连接方式：MIDI设备通过USB线连接，或通过USB-MIDI接口+DIN线连接；
  • 双向通信：软件可向MIDI控制器的MIDI输入端口发送信号，部分控制器可解析信号，实现指示灯切换、电机推子移动等功能。

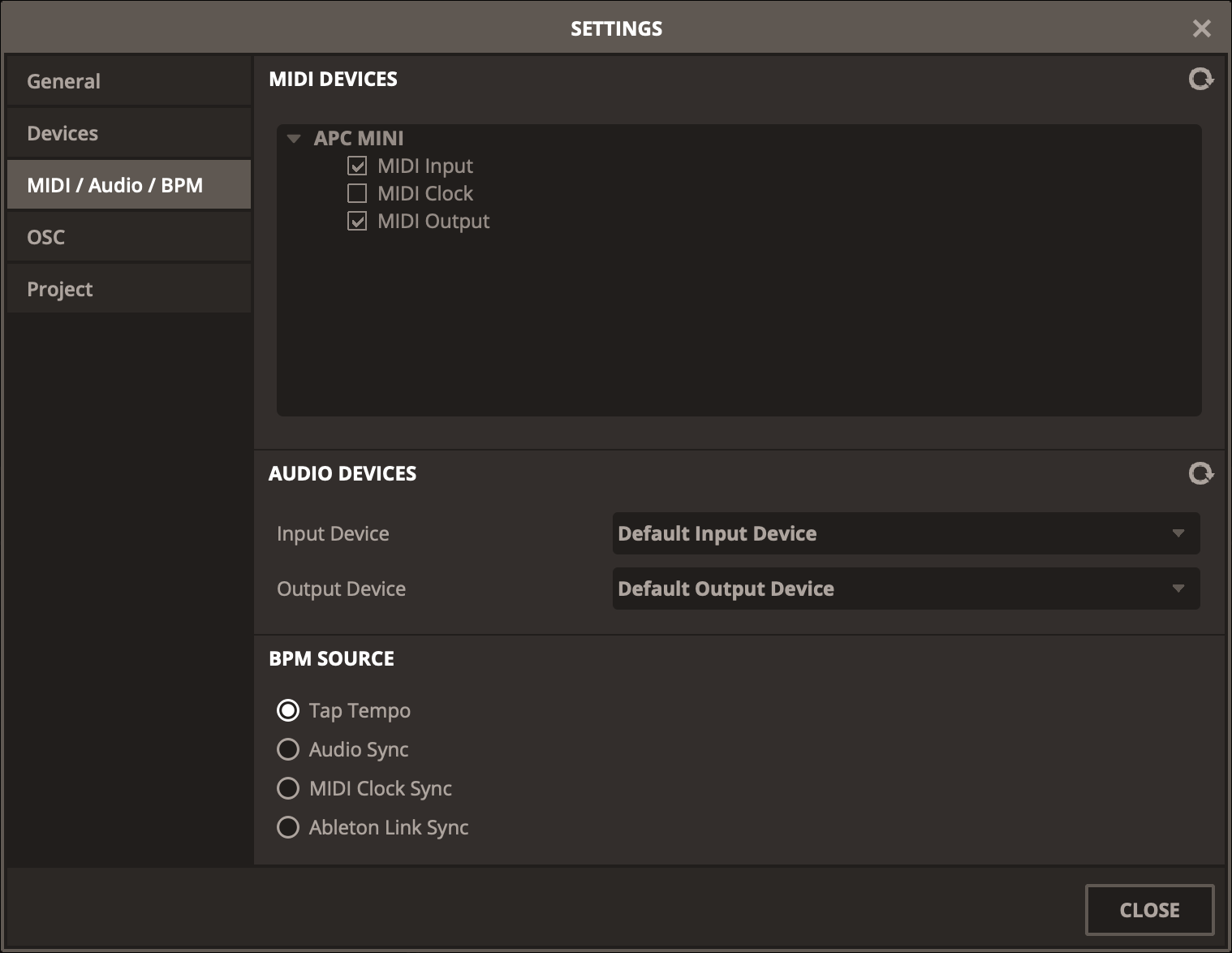

MIDI连接（Connecting Your MIDI Controller） ​

  1. 连接MIDI控制器到电脑；
  2. 打开“设置”窗口，进入“MIDI/音频/BPM”（MIDI / Audio / BPM）标签；
  3. 在“MIDI设备”（MIDI Devices）列表中，系统将自动检测控制器，勾选“MIDI输入”（MIDI Input）和/或“MIDI输出”（MIDI Output）即可启用。

image-20251004210240583

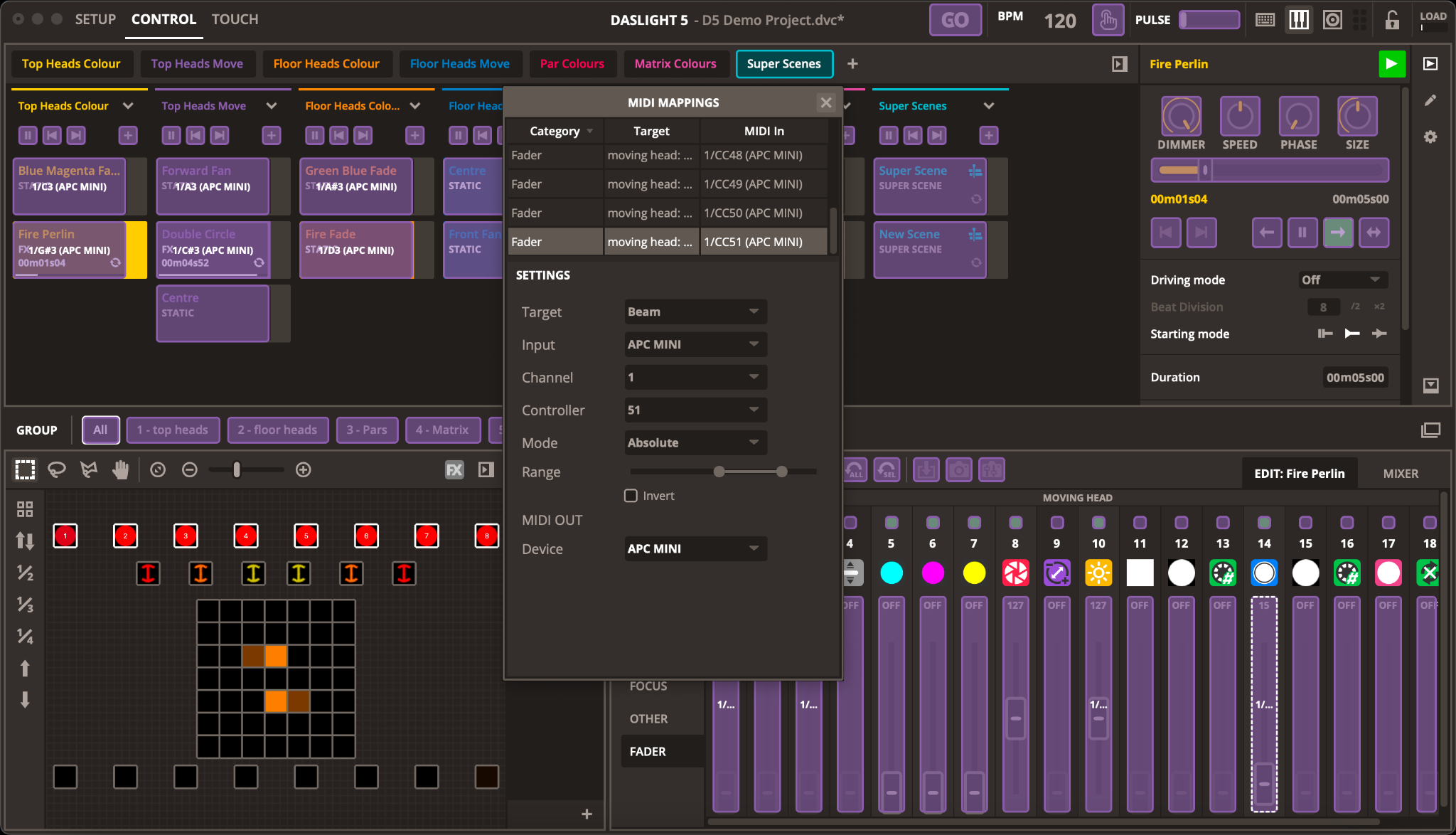

MIDI映射（MIDI Mapping） ​

将Daslight功能映射到MIDI控制器的操作如下：

基础映射 ​

  1. 激活MIDI映射界面：点击工具栏右上角“键盘映射”与“触控映射”之间的“MIDI映射”按钮，或通过“映射”（Mappings）下拉菜单激活；
  2. 选择功能：界面显示紫色overlay，选中待映射的功能（如场景按钮、推子），选中区域显示虚线；
  3. 关联控制器：操作MIDI控制器的目标控制项（如按下按钮、移动推子/旋钮），完成映射，映射关系将显示在映射列表中。

手动映射 ​

无需连接MIDI控制器也可设置：

  1. 打开MIDI映射工具，右键点击带紫色overlay的功能；
  2. 选择“创建音符快捷方式…”（Create Note Shortcut…，用于按钮）或“创建控制快捷方式…”（Create Control Shortcut…，用于推子/旋钮）；
  3. 在映射列表中选中该映射，手动设置参数。

多映射支持 ​

单个功能（如调光器推子、场景按钮）最多可映射到10个MIDI控制项：

  1. 打开MIDI映射工具，右键点击功能的紫色overlay，选择“复制”（Duplicate）；
  2. 在映射列表中选中新映射，关联新的MIDI控制项。

底层功能触发 ​

按住Shift+左键点击，可触发按钮overlay下方的功能（如触发场景、导航到其他功能窗口）。

image-20251004210256751

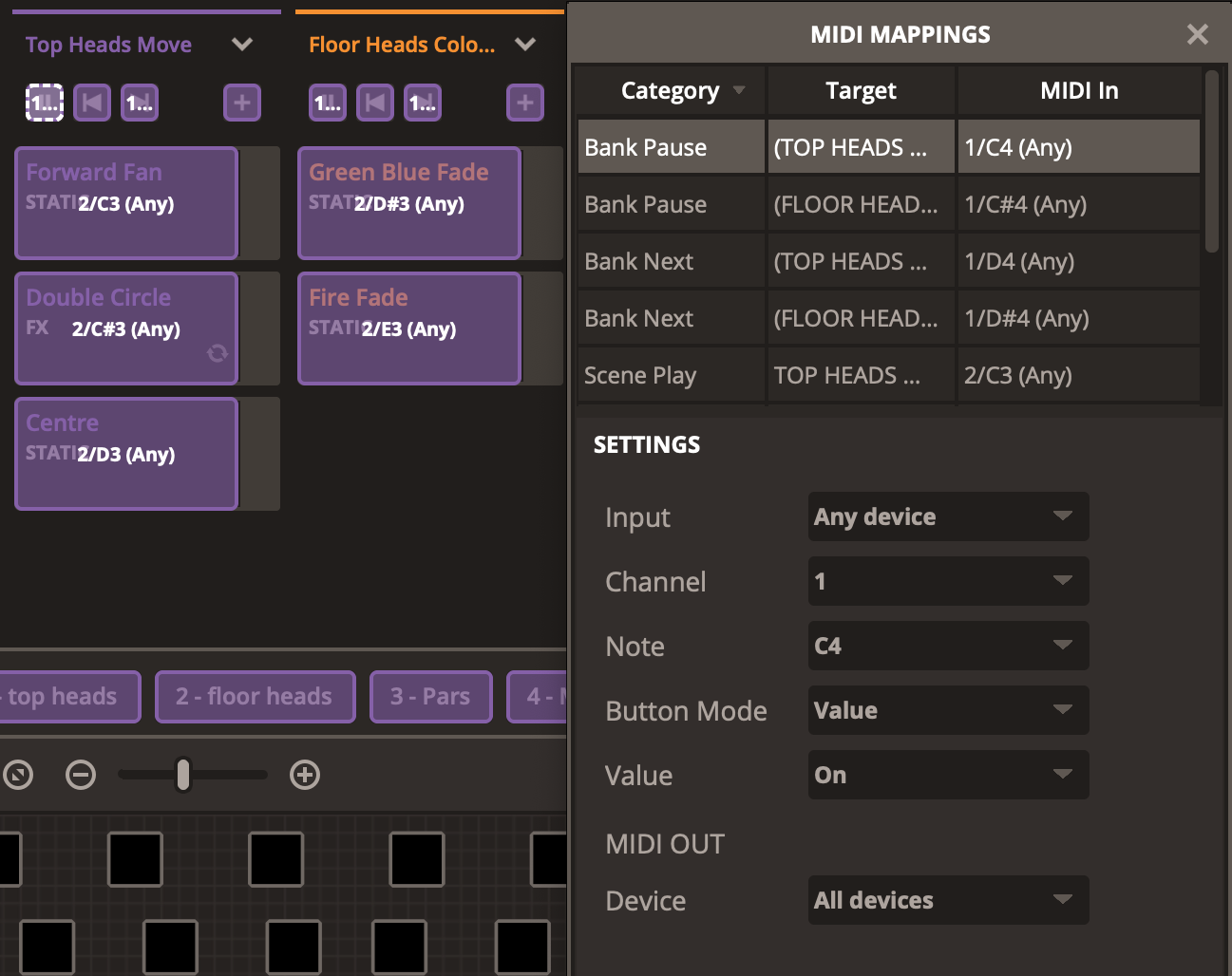

高级MIDI映射（按钮/MIDI音符）（Advanced MIDI Mapping (Buttons/MIDI Note)） ​

选中映射列表中的按钮/音符映射，可调整以下参数（选项因功能类型而异）：

  1. 目标（Target）：设置映射控制的对象：

    • 场景相关功能（如场景播放、实时控制旋钮）：
      • 特定场景（Scene）：仅控制指定场景；
      • 当前选中场景（Selected）：控制当前选中的场景；
      • 索引场景（Index）：控制指定场景库中指定索引的场景（例：场景库2的场景5，不受场景库/场景排序影响）；
      • 场景库（Bank）：控制指定场景库的所有场景；
      • 选中场景库的索引场景（Index in selected bank）：控制选中场景库中指定索引的场景；
    • 灯具/光束相关功能（如色轮预设、调光器推子）：
      • 特定光束（Beam）：仅控制指定灯具/光束；
      • 当前选中光束（Selected）：控制当前选中的灯具/光束。

  2. 输入（Input）：选择触发映射的设备（“所有设备”或特定MIDI控制器），仅映射软件控制（如光束开启、BPM敲击）时显示。

  3. 通道（Channel）：设置MIDI输入通道（1-16）。

  4. 音符（Note）：设置映射对应的MIDI控制器音符及八度。

  5. 按钮模式（Button Mode）：

    • 切换模式（Toggle）：
      • 闪烁（Flash）：按住按钮时功能启用，松开时禁用；禁用时，点击切换启用/禁用；
    • 数值模式（Value）：设置映射触发时，Daslight按钮的状态（启用/禁用）。

  6. 输出设备（Device）：设置发送MIDI输出的控制器。

  7. 控制状态（Control State）：与下方“力度值”（Velocity）配合，设置按钮“禁用”“启用”“淡入淡出”（Fade）时发送给MIDI控制器的数值。

  8. 输出通道（Channel）：设置MIDI输出通道（1-16）。

  9. 力度值（Velocity）：设置按钮“禁用”“启用”“淡入淡出”时的数值，部分控制器（如Akai APCmini）可通过此设置按钮背光颜色。

image-20251004210313118

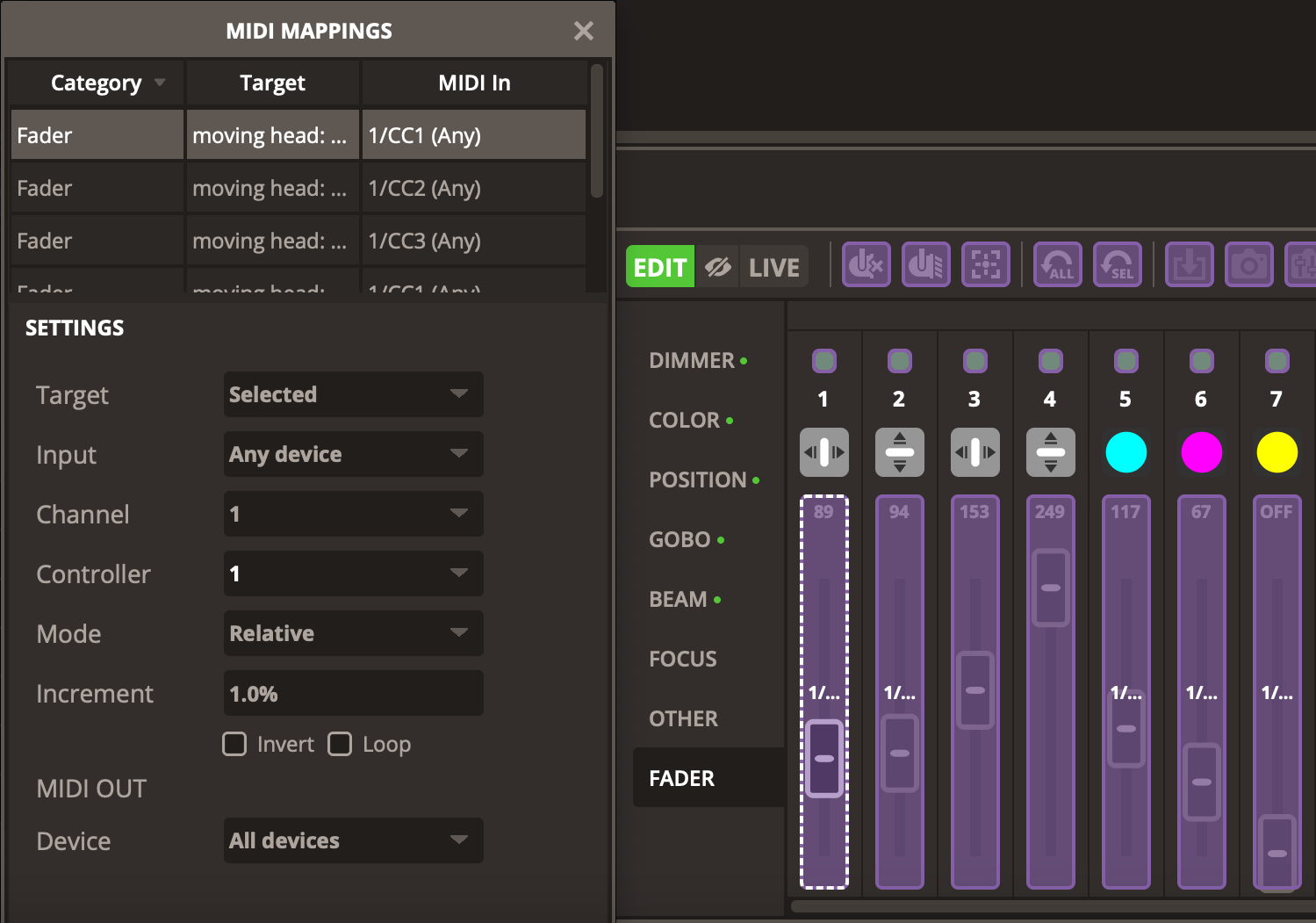

高级MIDI映射（推子&旋钮/MIDI CC）（Advanced MIDI Mapping (Faders & Dials/MIDI CC)） ​

选中映射列表中的推子/旋钮（MIDI CC）映射，可调整以下参数（基础选项同按钮映射，新增参数如下）：

  1. 控制器（Controller）：设置MIDI控制变化（CC）编号（1-127）。

  2. 模式（Mode）：

    • 按钮模式（Button）：
      • 切换（Toggle）：按钮在最小值/最大值间切换；“闪烁”（Flash）：按住时设为Min/Max，松开时设为另一值；“范围”（Range）：设置Min/Max值；
      • 数值（Value）：设置按钮触发时的固定值；
    • 绝对模式（Absolute）：设置推子/旋钮的百分比范围（Min/Max），支持“反转”（Invert）范围；
    • 增量模式（Incremental）：数值按增量增减，可设置“增量值”（Increment）、“方向反转”（Invert）、“循环”（Loop，数值达极值后循环）；
    • 相对模式（Relative）：基于接收值调节（1-63为减少，65-127为增加），适用于增量轮，参数同增量模式；
    • v相对模式（v Relative）：基于MIDI控制器的移动方向调节（某方向增加，相反方向减少），适用于增量轮，参数同增量模式。

  3. MIDI输出设备（(MIDI Out) Device）：设置发送MIDI输出的控制器。

image-20251004210322913

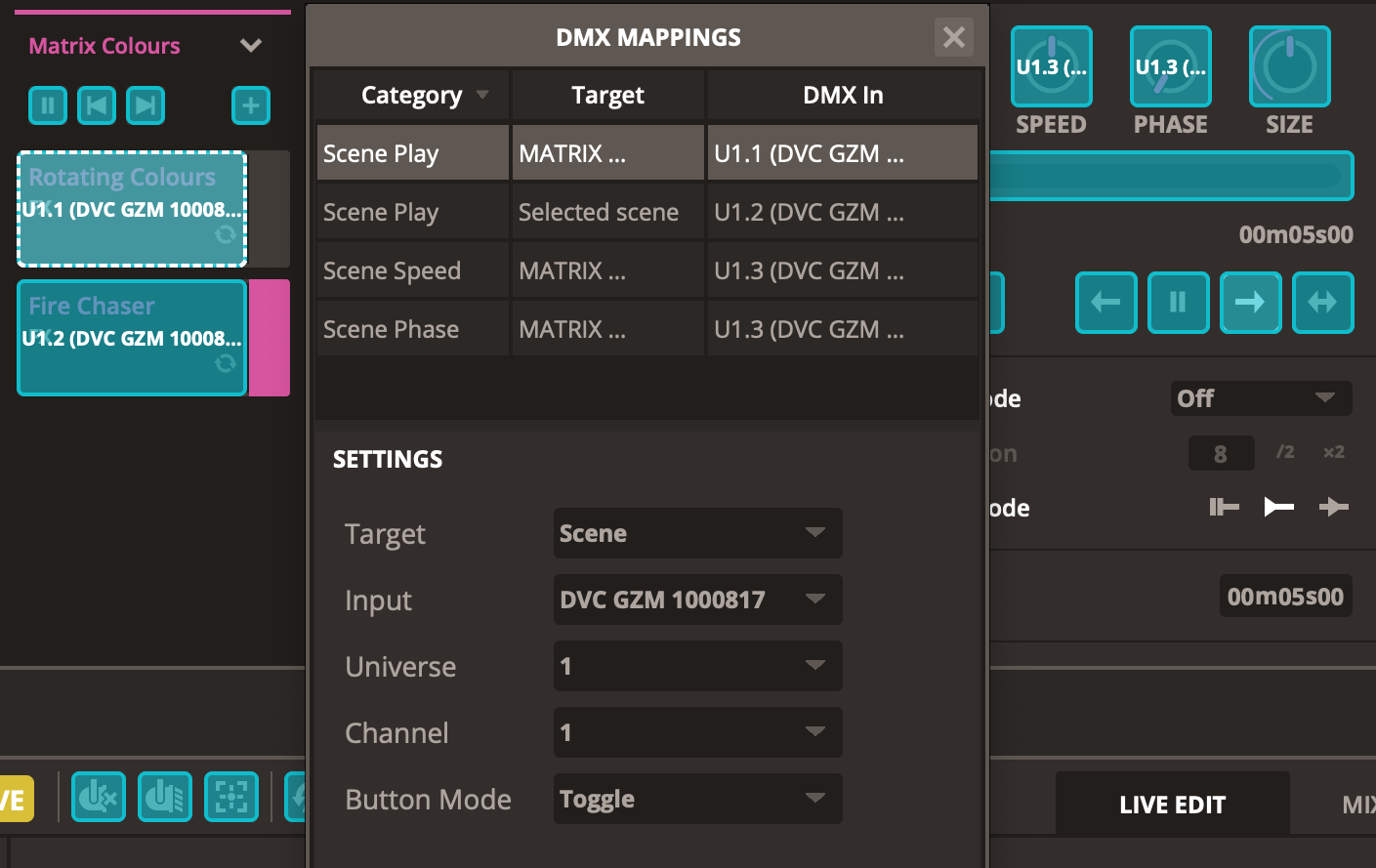

5.4 DMX映射（DMX Mapping） ​

若DMX接口具备DMX输入接口，可通过DMX输入信号触发推子和场景：

  1. 前提设置：在“设置”窗口中，将接口的对应连接器设为“DMX输入”（DMX Input）；
  2. 激活映射工具：通过工具栏“映射”下拉菜单打开“DMX映射”（DMX Mapping）工具，界面显示浅蓝色overlay；
  3. 建立映射：操作Daslight中的按钮/推子/旋钮，再触发外部DMX控制器的目标控制项；
  4. 编辑映射：在映射列表中选中目标映射，调整行为参数；
  5. 底层功能触发：按住Shift+左键点击，触发按钮overlay下方的功能。

image-20251004210331438

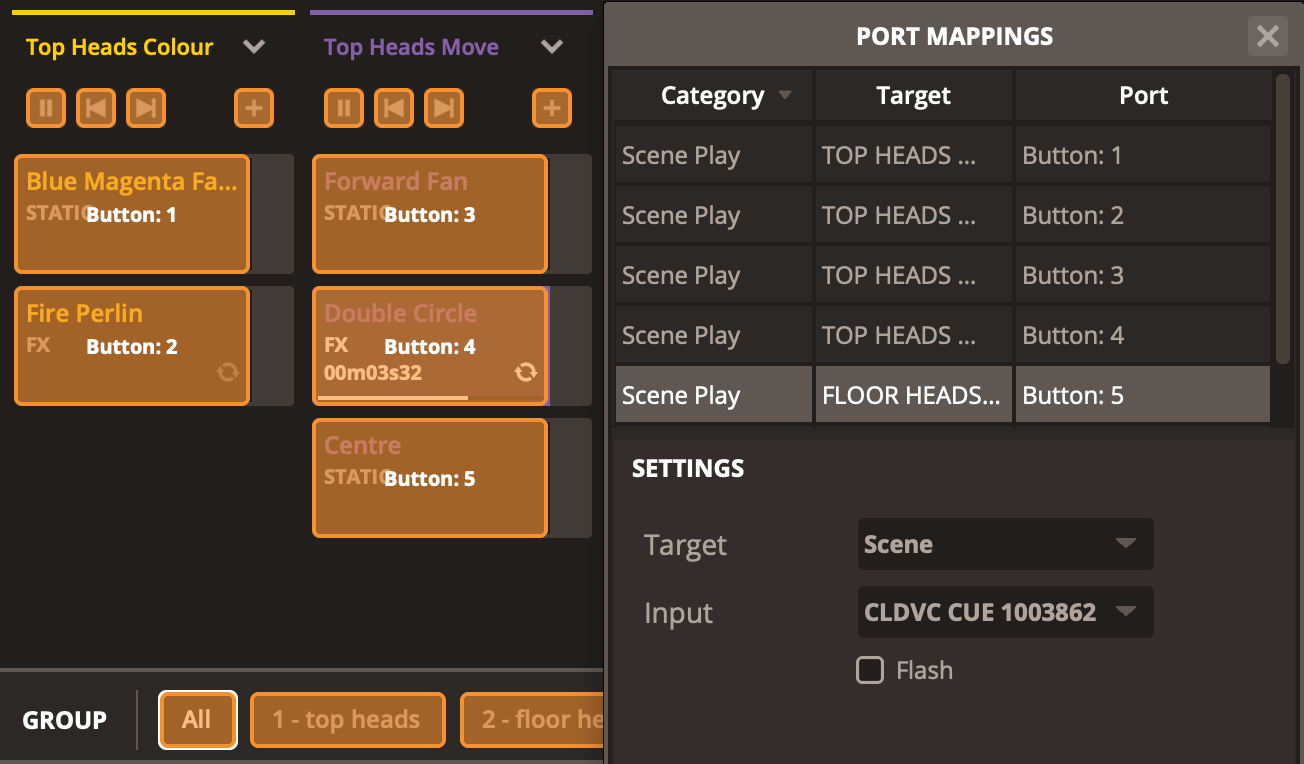

5.5 干接点端口映射（Dry Contact Ports Mapping） ​

可将Daslight 5功能映射到兼容DMX接口的干接点端口（或DVC Gold接口的按钮），例：通过DVC Gold的1-10号按钮触发场景、控制实时混音器按钮、切换推子的两个数值。

  1. 激活映射工具：通过工具栏“映射”下拉菜单打开“端口映射”（Ports Mapping）工具，界面显示橙色overlay；
  2. 建立映射：操作Daslight中的按钮/推子/旋钮，再触发目标干接点端口；
  3. 编辑映射：在映射列表中选中目标映射，调整行为参数；
  4. 底层功能触发：按住Shift+左键点击，触发按钮overlay下方的功能。

image-20251004210338265

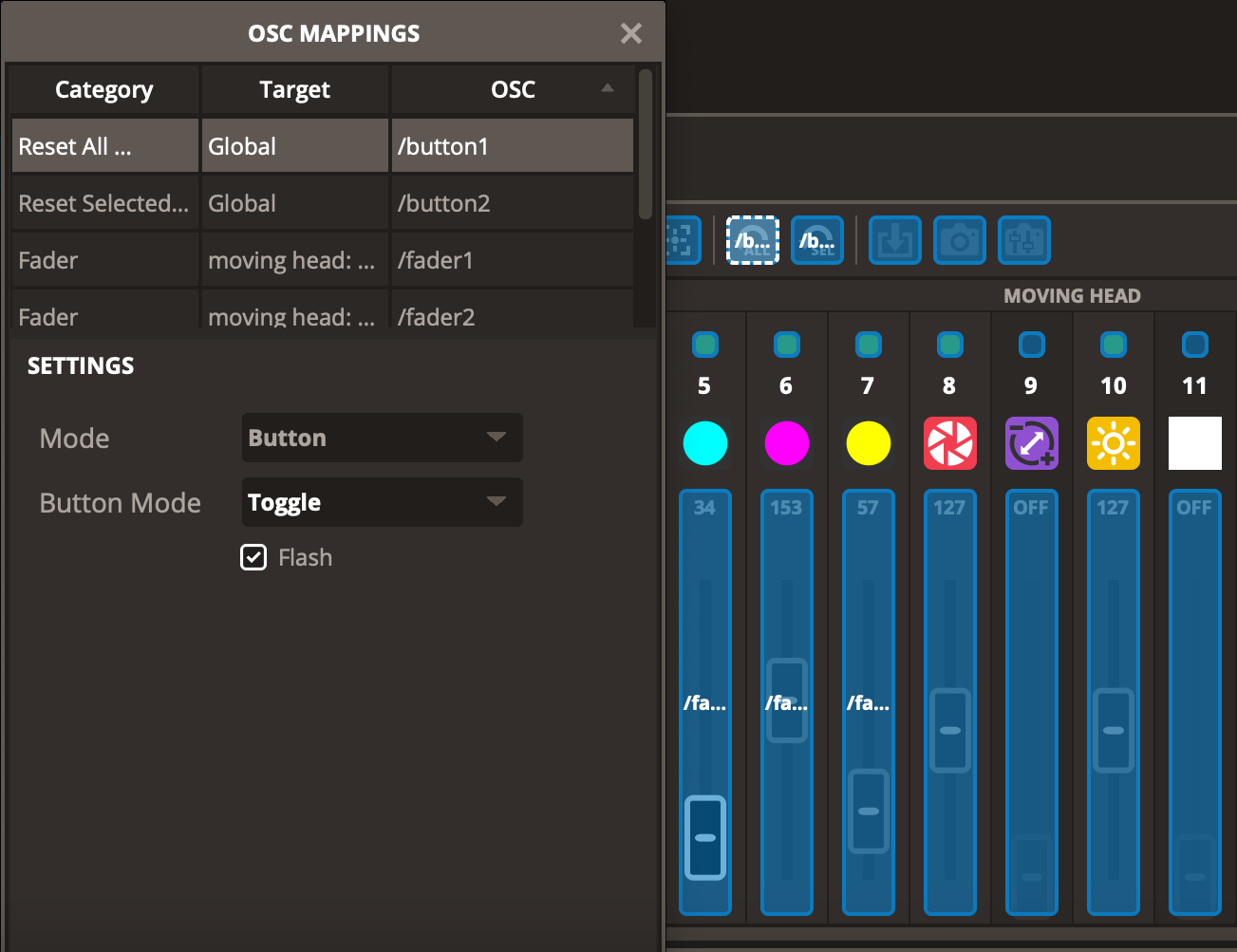

5.6 OSC映射（OSC Mapping） ​

OSC信号可通过UDP/IP和以太网发送到Daslight 5，需先配置OSC设置：

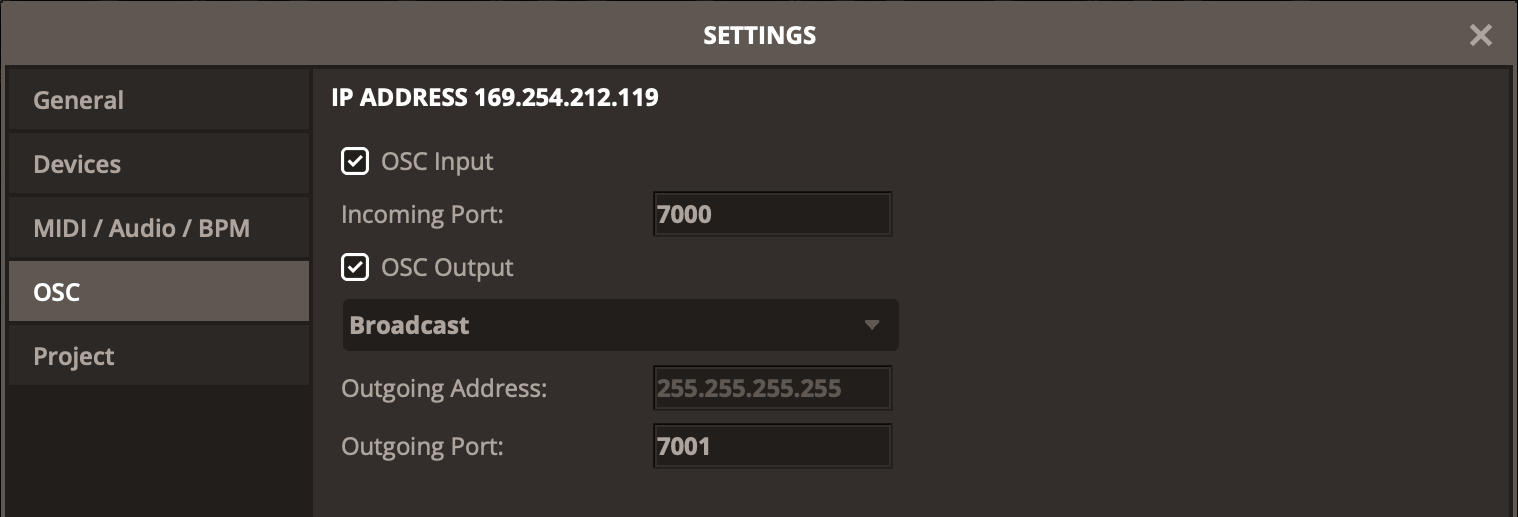

  1. OSC设置：打开“设置”窗口的“OSC”标签，勾选“OSC输入”（OSC Input）和/或“OSC输出”（OSC Output）；设置“输入端口”（Incoming Port，Daslight接收OSC的端口）、“输出端口”（Outgoing Port，Daslight发送OSC的端口）；选择OSC输出类型（广播（Broadcast）、本地主机（Local Host）、IP地址（需输入目标IP））；

image-20251004210356184

  1. 激活映射工具：点击屏幕右上角“OSC映射”按钮或通过“映射”下拉菜单激活，界面显示深蓝色overlay；
  2. 建立映射：选中Daslight中的功能（如场景播放按钮、调光器旋钮），触发目标OSC控制项；
  3. 编辑映射：在映射列表中选中目标映射，调整参数；
  4. 底层功能触发：按住Shift+左键点击，触发按钮overlay下方的功能。

image-20251004210401172

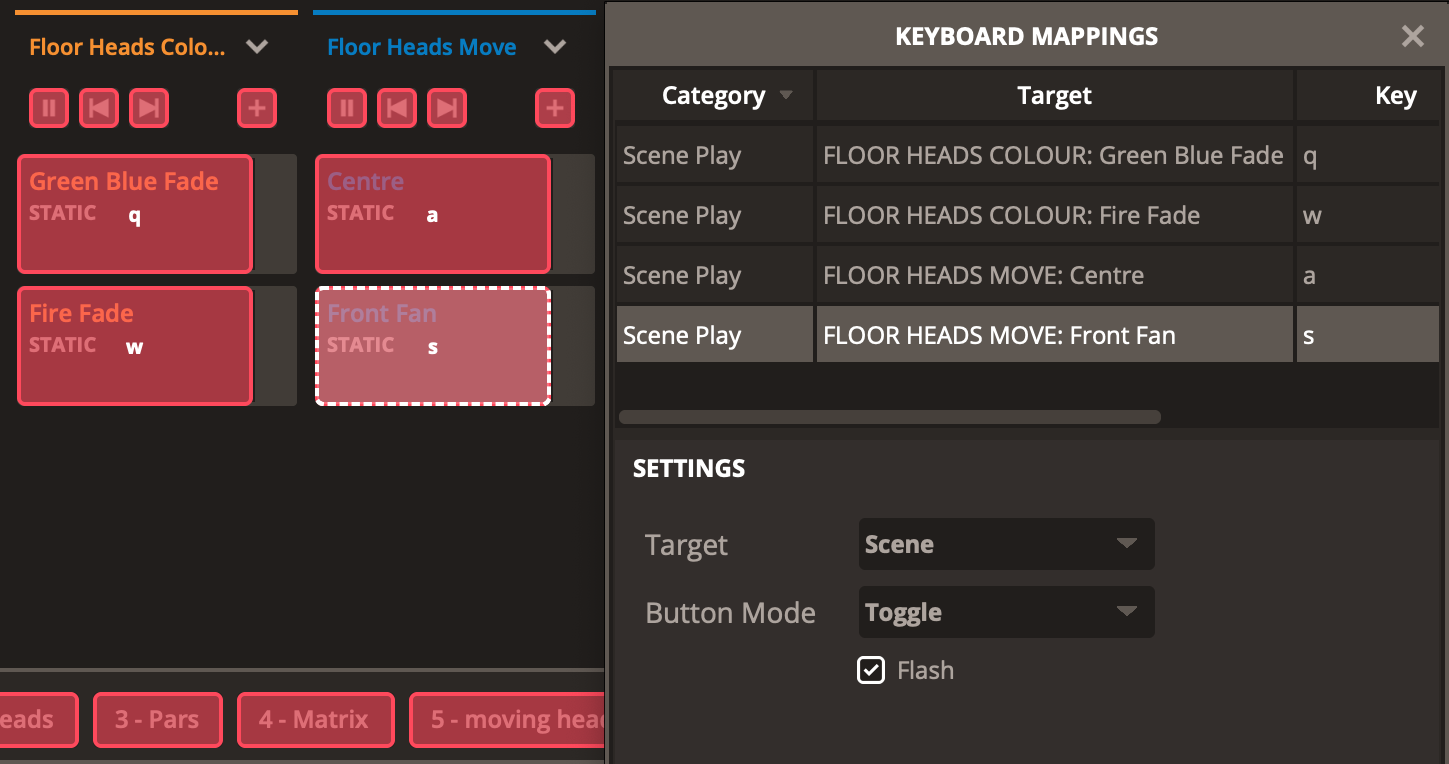

5.7 键盘映射（Keyboard Mapping） ​

可将Daslight功能映射到电脑键盘：

  1. 激活映射工具：点击屏幕右上角“键盘映射”（Keyboard Mapping）按钮或通过“映射”下拉菜单激活，界面显示红色overlay；
  2. 建立映射：选中Daslight中的功能（如场景播放按钮、调光器推子），按下键盘目标按键；
  3. 编辑映射：在映射列表中选中目标映射，调整参数；
  4. 底层功能触发：按住Shift+左键点击，触发按钮overlay下方的功能。

image-20251004210409599

5.8 灯光秀同步（Synchronising Your Light Show） ​

通过场景“属性”标签中的“驱动模式”（Driving Mode）选择同步方式，需先设置BPM源（BPM Source）。

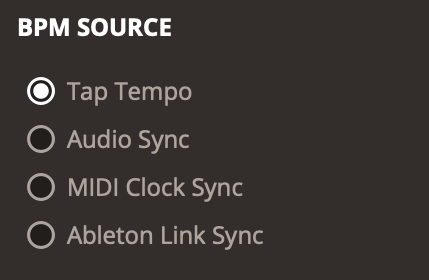

BPM源（BPM Source） ​

在“设置”窗口的“MIDI/音频/BPM”标签中，选择BPM同步来源：

  1. 敲击tempo（Tap Tempo）：BPM由“敲击tempo”按钮或屏幕顶部手动修改的BPM值决定（可输入数值或左键拖拽调整）；
  2. 音频同步（Audio Sync）：根据音频输入设备检测的音频峰值自动设置BPM，适用于节奏强烈的音乐或节拍器；
  3. MIDI时钟同步（MIDI Clock Sync）：BPM由MIDI时钟决定，需在同一标签中激活兼容的MIDI设备；
  4. Ableton Link同步（Ableton Link Sync）：BPM与Ableton Link同步，可与DJ软件等外部软件协同。

image-20251004210418440

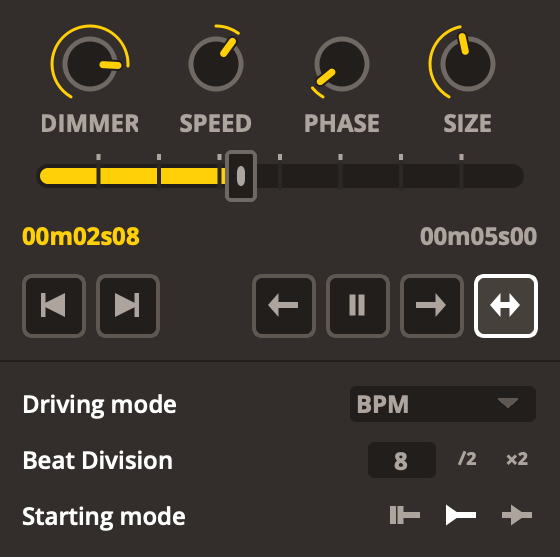

BPM同步（BPM） ​

选择“驱动模式”为“BPM”后，播放滑块将显示“节拍分段”（Beat Divisions）：

  • 播放逻辑：场景按BPM节拍播放，每拍切换到下一分段；
  • 分段设置：例：分段设为1时每拍循环场景，设为8时每8拍循环；点击“/2”减半分段数，“×2”加倍；
  • 分步播放：点击“驱动模式”列表上方的“暂停播放”（Pause Playback）按钮，场景将按节拍分段分步播放。

image-20251004210425513

脉冲同步（Pulse） ​

选择“驱动模式”为“脉冲”（Pulse）前，需先配置音频输入：

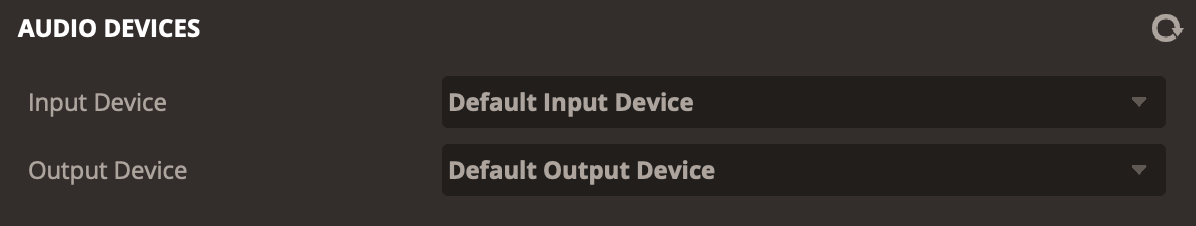

  1. 音频输入设置：在“设置”窗口的“MIDI/音频/BPM”标签中，选择正确的音频输入设备；
  2. 阈值设置：通过屏幕右上角的“脉冲滑块”设置阈值——滑块90%时仅 loud 音频峰值触发，10%时 quiet 峰值也可触发；
  3. 播放逻辑：场景按“时长”播放，音频峰值超过阈值时，跳至下一节拍分段；
  4. 分步播放：点击“暂停播放”按钮，场景默认静态，音频峰值触发时跳至下一分段。

image-20251004210433851

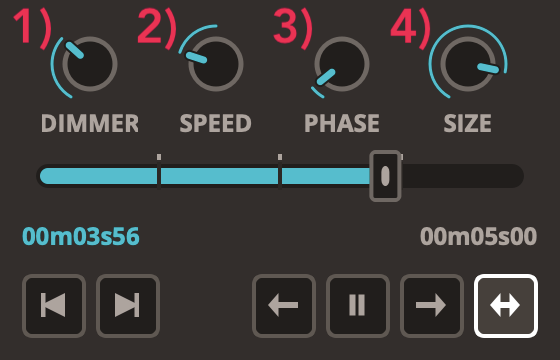

5.9 实时控制（Live Controls） ​

实时控制旋钮（Live Control Dials） ​

每个场景的“属性”标签中均有4个实时控制旋钮，仅在实时模式生效（超级场景内无效）：

  1. 调光器（Dimmer）：0%-100%控制选中功能的相对最大值，右键点击选择控制的功能（例：静态场景将变焦设为80%，旋钮控制变焦——100%时变焦80%，50%时40%）；
  2. 速度（Speed）：0.00-7.00调节场景相对速度，场景时长÷速度值=实际时长（例：10秒时长，速度2.0时实际5秒，0.5时20秒）；
  3. 相位（Phase）：增加场景相位值（仅对运动特效、数值特效、曲线特效生效）；
  4. 尺寸（Size）：控制运动特效的相对运动范围。

image-20251004210441345

实时混音器（Live Mixer） ​

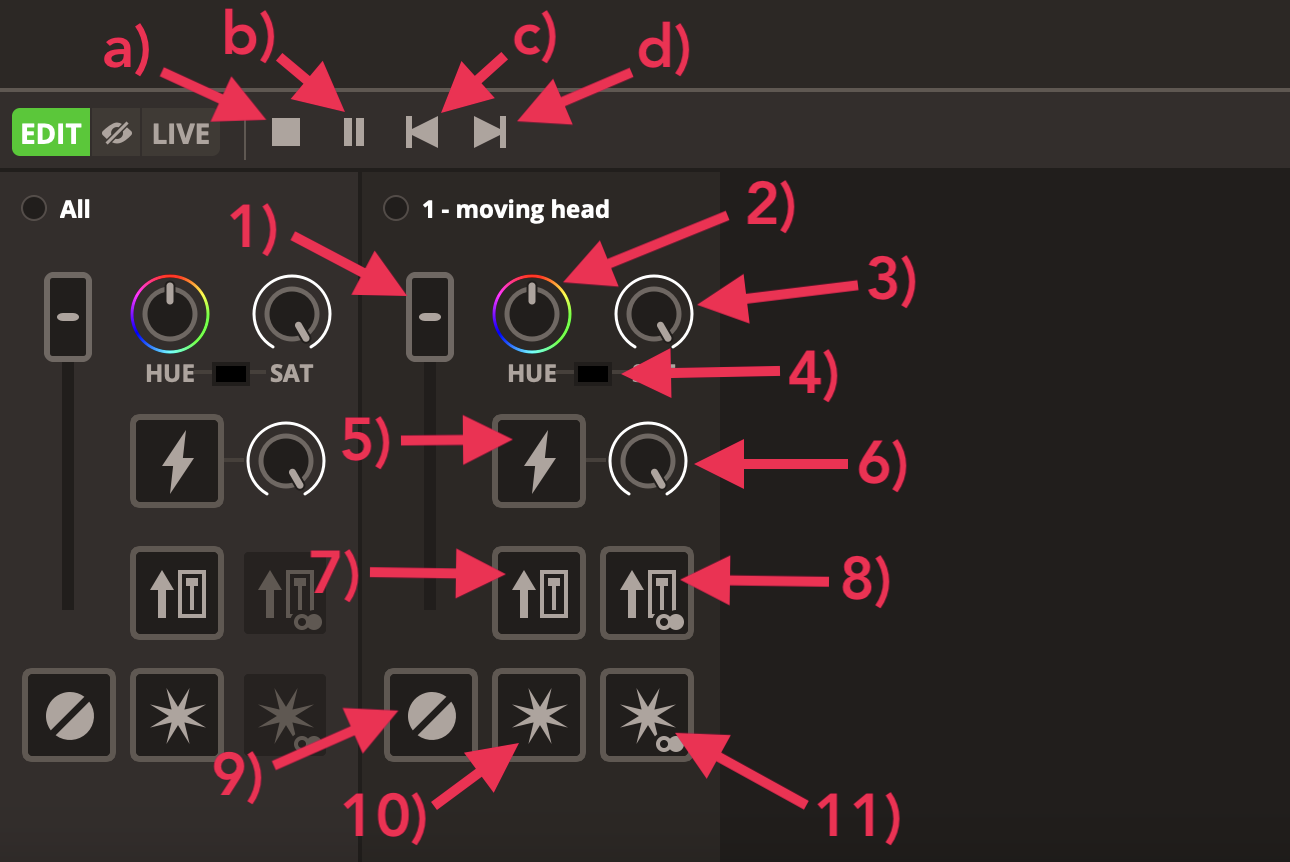

点击控制面板右上角的“实时混音器”（Live Mixer）标签，可查看并控制混音器：

  • 分组混音：每个灯具组有专属混音器，另有“所有灯具”（All）通用混音器；
  • 控制功能：
控制项功能描述
调光器（Dimmer）控制对应灯具组的整体亮度
色相（HUE）控制对应灯具组的颜色色相
饱和度（Saturation）控制色相的饱和度
重置颜色（Reset colour）重置色相和饱和度，灯具恢复之前状态
频闪（Strobe）激活对应灯具组的频闪功能（需灯具支持频闪通道）
频闪频率（Strobe frequency）控制频闪速度
全亮（Full）将混音器调光器设为最大亮度
独占全亮（Exclusive full）将混音器调光器设为最大亮度，其他组设为全黑
全黑（Blackout）将混音器调光器设为最小亮度
闪烁（Flash）将混音器调光器设为最大亮度，颜色设为白色
独占闪烁（Exclusive flash）将混音器调光器设为最大亮度、颜色设为白色，其他组设为全黑

  • 操作方式：左键拖拽控制项；支持映射到外部控制器或触控屏；按住Ctrl（Windows）/Cmd（Mac）+左键点击，可锁定控制项状态。

  • 播放控制（实时混音器视图内）：
    a. 停止所有场景（Stop all scenes）：停止当前所有播放场景，弹出确认提示；
    b. 暂停所有场景（Pause all scenes）：暂停所有播放场景，按钮高亮显示，再次点击恢复；
    c. 上一场景（Play previous scenes）：所有场景跳至各自场景库的上一场景；
    d. 下一场景（Play next scenes）：所有场景跳至各自场景库的下一场景。

image-20251004210452846
