设置（Setup） ​

设置界面，主要用来添加、配接灯具，以及调整灯具布局，分组。

1. 灯库文件（Fixture Profiles） ​

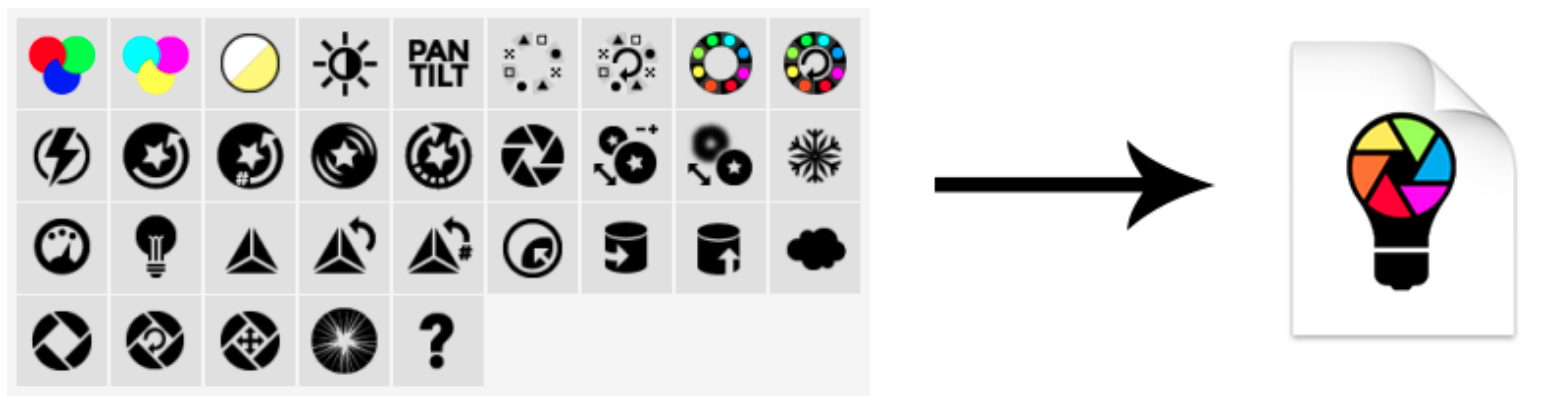

灯库文件（常称为“灯具特性文件”，Fixture Personality）是存储某一特定灯具所有参数信息的文件，包含以下内容：

  • 灯具基础信息——通道数量、光源类型、灯具名称、光束数量；
  • 通道功能信息——图案片（Gobo）、颜色（Color）、水平/俯仰（Pan/Tilt）、光闸（Shutter）、光圈（Iris）、变焦（Zoom）等通道的功能定义；
  • 预设信息——通道内置预设（例如：星形图案片、频闪开启、宏功能01、光闸关闭等）。

Daslight 5支持SSL2格式灯具配置文件，软件内置超过15000个灯具的配置文件库。若需创建或编辑配置文件，可通过 SSL2灯库编辑器 或者在WEB网站上操作。

注意：灯具配置文件的准确性至关重要。例如，若“调光器”（Dimmer）通道的定义位置错误，点击Daslight 5中的“开启光束”（Beam Open）按钮时，将无法正常显示光束。

image-20251004204605846

2. 灯具配接（Patching Fixtures） ​

灯具库（Fixture Library） ​

在开始编程前，需先将灯具“配接”（即添加）到软件中。在“设置”（Setup）界面左侧的“灯具库”列表中，可选择所需灯具，支持查看以下4类灯具库：

  1. 本地灯具（ Local fixtures）：显示从ScanLibrary文件夹下载的本地灯具配置文件；
  2. 公共云灯具（Public Cloud fixtures）：显示公共云端可用的灯具配置文件（需联网）；
  3. 用户云灯具（User Cloud fixtures）：显示用户云账号中的灯具配置文件（需联网）；
  4. 项目灯具（Project fixtures）：显示已配接到当前项目中的灯具。

配接操作步骤 ​

  1. 从左侧灯具库中选择目标灯具，将其拖拽到右侧“配接网格”（Patch Grid）中；或选中灯具后，点击“配接”（Patch）按钮。
  2. 确保软件中灯具的配接地址，与灯具实际设置的地址一致。如需调整已配接灯具的地址，可选中灯具后，拖拽到目标地址；如需切换DMX域，将鼠标悬停在左侧/右侧箭头处（详见下图标注“d”）即可切换。

示例：4台摇头灯分别配接到1、19、37、55号地址，灯具地址通常通过灯具自身的数字显示屏或DIP拨码开关设置。

灯具库功能说明 ​

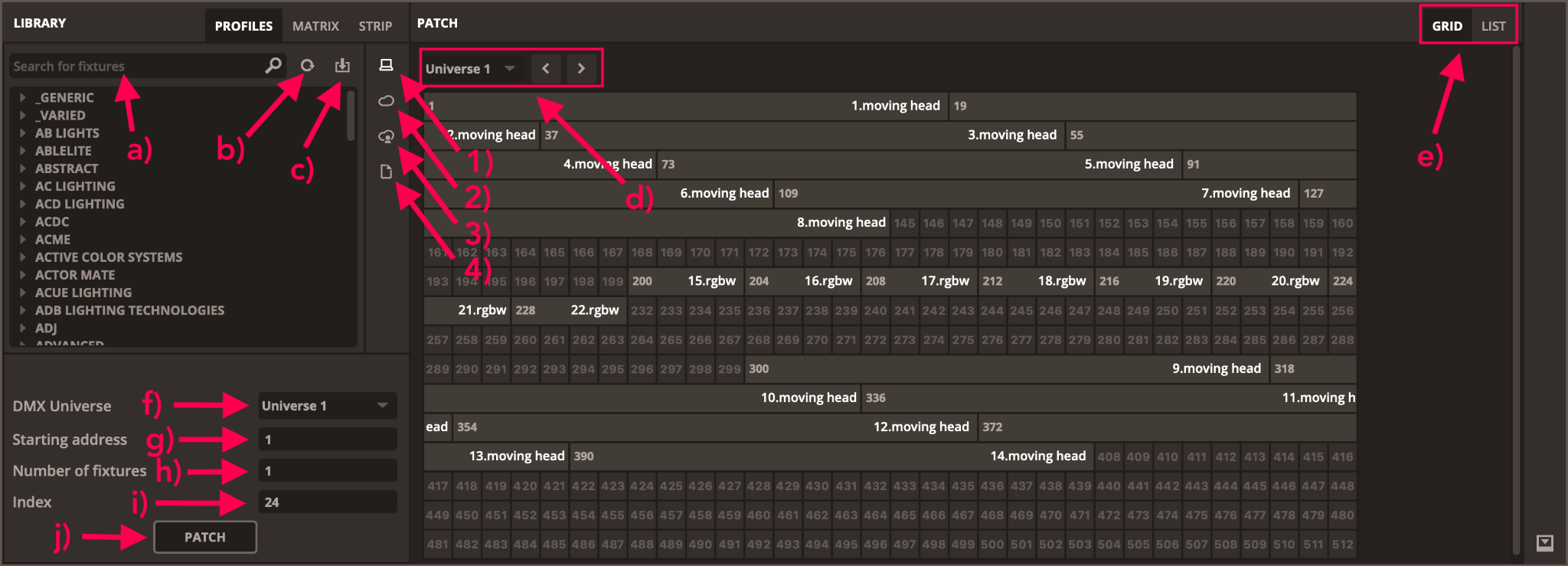

  • a. 配置文件搜索（Search for a profile）：搜索特定灯具或品牌；
  • b. 刷新库（Refresh the library）：刷新灯具库列表；
  • c. 从本地导入配置文件（Import a fixture file from your disk）：导入本地.ssl2格式的灯具配置文件；
  • d. 选择DMX域（Select a DMX universe to view）：通过下拉菜单或左右箭头，切换到目标DMX域；
  • e. 视图切换（Grid/List View）：以网格或列表形式查看已配接灯具；
  • f. 目标DMX域（DMX universe）：选择灯具需配接的DMX域；
  • g. 起始地址（Starting address）：设置灯具的DMX起始通道；
  • h. 灯具数量（Number of fixtures）：设置需配接的灯具数量；
  • i. 索引（Index）：设置灯具索引（在灯具窗口中点击“全选”时，效果将按索引顺序生成）；
  • j. 配接（Patch）：按上述设置完成灯具配接。

image-20251004204621918

批量操作与配置文件导入 ​

  • 批量选择：在网格或列表视图中，可选中多个灯具，右键点击可显示复制/粘贴、删除、复制、添加到组等操作选项；
  • 本地配置文件导入：若需导入.ssl2格式配置文件，点击“导入配置文件”（Import a profile）按钮，从本地文件夹中选择目标文件即可。

矩阵灯具与条形灯具（Matrix and Strip Fixtures） ​

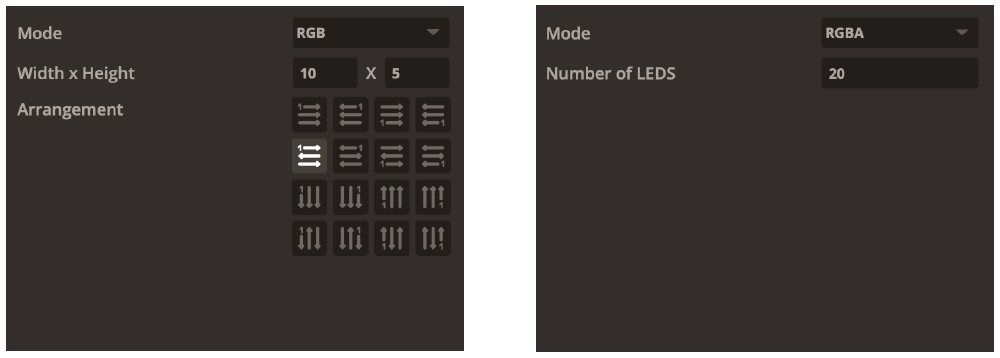

Daslight 5支持快速创建矩阵灯具（Matrix）和条形灯具（Strip）：

  • 矩阵灯具：可选择LED模式（RGB、RGBW、WWCW等）、矩阵宽度/高度及布局方式；
  • 条形灯具：可选择LED模式及灯具的LED数量。

image-20251004204642749

灯具分组（Fixture Groups） ​

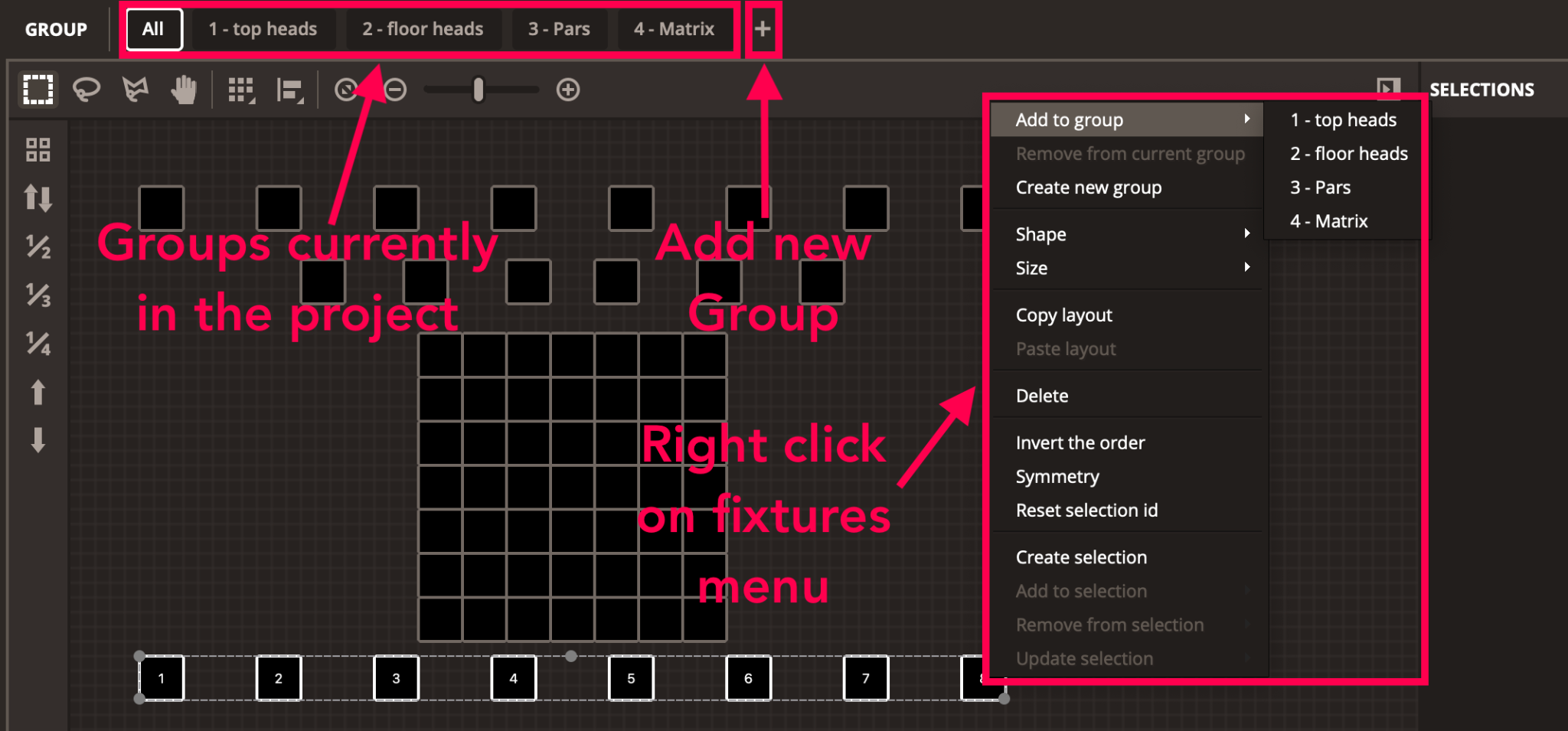

灯具分组用于管理和组织灯具（例如：按灯具类型分组，或按安装位置分组，如“吧台灯光”“舞台灯光”）。Daslight 5支持将不同类型的灯具归入同一组，右键点击分组按钮可重命名或删除分组。

  • 配接时分组：配接灯具时，系统会询问是否“创建新组”，选择“是”则新建组，选择“否”则归入当前选中的组；
  • 手动创建组：点击“分组”（Groups）标签中的“+”图标，可手动创建新组；
  • 调整灯具分组：在2D视图或配接网格/列表中，右键点击灯具，可将其从当前组移除、添加到已有组或新建组。

image-20251004204650416

3. 灯具属性（Fixture Properties） ​

基础属性设置 ​

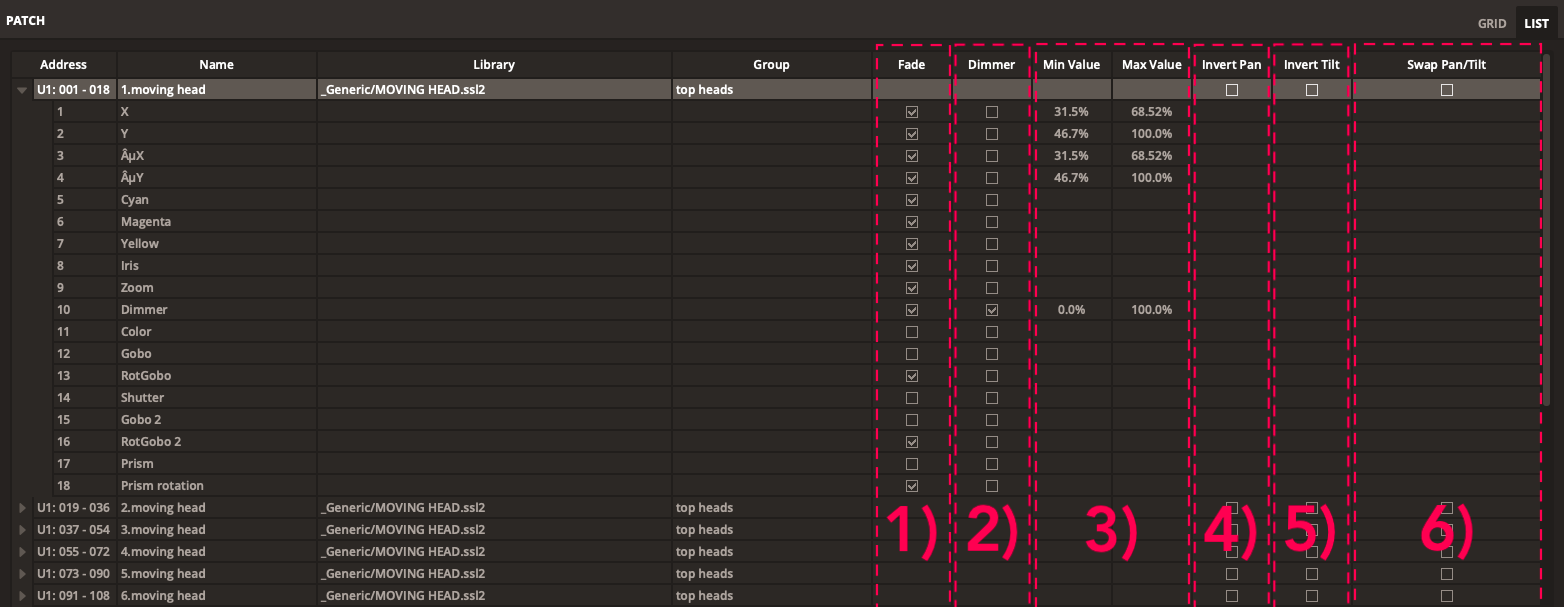

点击“列表”（List）按钮，可查看所有已配接灯具的列表，包含灯具的DMX地址、名称、通道名称及配置文件路径。点击灯具地址左侧的三角形图标，可展开查看该灯具的所有通道；通道右侧的复选框功能如下：

  1. 启用/禁用淡入淡出（Enable/Disable fading）：设置该通道是否跟随步骤淡入淡出时间；
  2. 调光关联（Dimmer）：设置该通道是否随主调光器或场景调光器的变化而调整亮度；
  3. 最小值/最大值（Min Value/Max Value）：与“限制设置”（Limitations）界面中的数值关联（详见下文）；
  4. 水平反转（Invert Pan）：反转水平通道输出（通道值为0时，软件输出255）；
  5. 俯仰反转（Invert Tilt）：反转俯仰通道输出；
  6. 交换水平与俯仰（Swap Pan/Tilt）：交换水平和俯仰通道——调整水平通道时，软件将信号输出到俯仰通道，反之亦然。

image-20251004204658740

限制设置（Limitations） ​

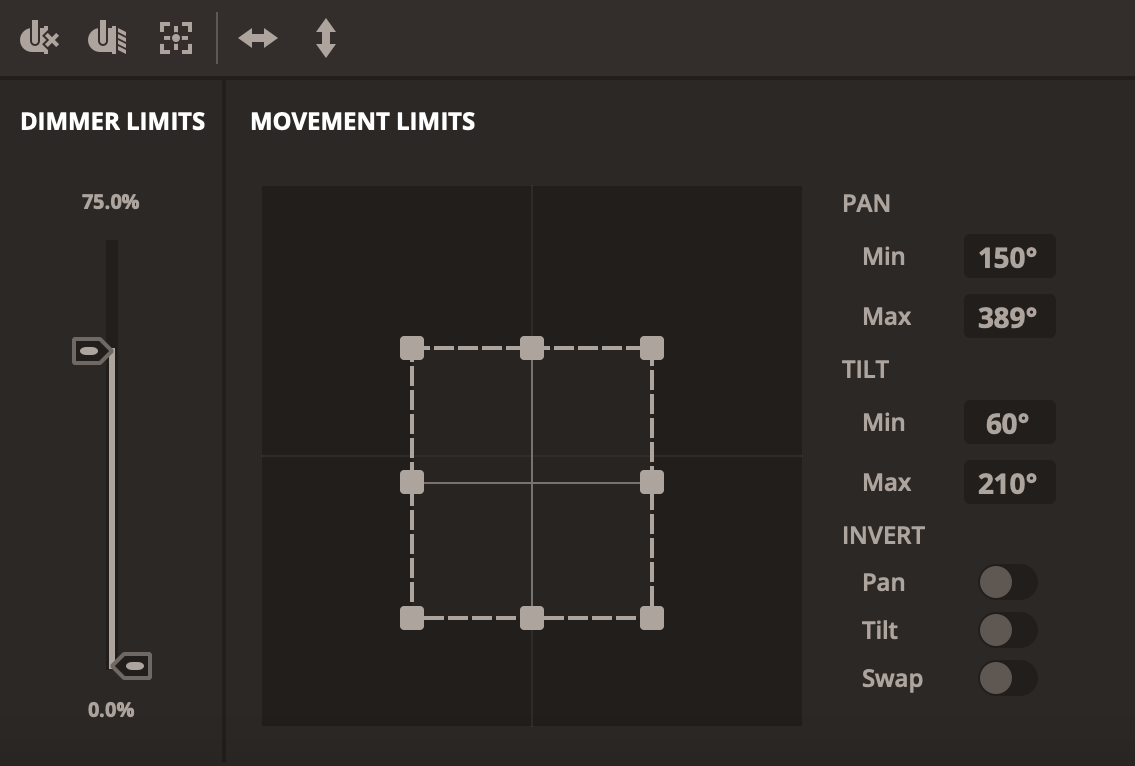

选中单个或一组灯具后，可在屏幕右下角设置“调光器限制”和“运动限制”：

  • 调光器限制：通过拖拽推子的“最小值/最大值”滑块，或在推子上下方手动输入数值（范围通常为0-100%），设置调光器的亮度范围（数值由灯具配置文件定义）；
  • 运动限制：通过以下方式调整灯具的水平/俯仰运动范围：
    1. 拖拽网格中的8个控制点；
    2. 在网格右侧的“最小值/最大值”栏手动输入数值；
    3. 选中限制区域后拖拽，可移动限制范围；
    4. 点击右侧的切换按钮，可实现“水平/俯仰反转”或“交换水平与俯仰通道”。

image-20251004204708512

辅助工具：

  • 调光器限制预览：点击“光束开启”（Beam On）或“光束关闭”（Beam Off）按钮，预览调光器限制效果；
  • 运动限制预览：启用“光束居中”（Centre Beam）、“水平运动”（Pan Movement）或“俯仰运动”（Tilt Movement）按钮，预览运动范围限制效果。

4. 灯具布局调整（Arranging Fixtures） ​

灯具显示形式 ​

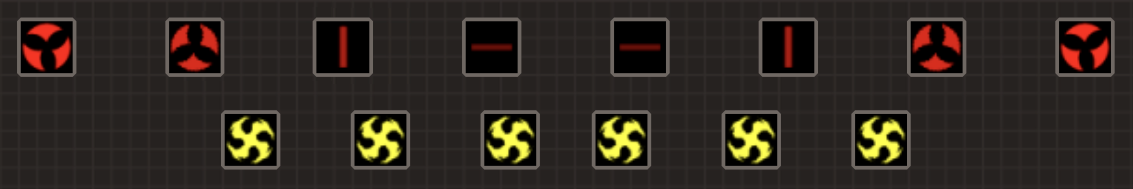

在屏幕左下角的“灯具窗口”中，每台灯具以正方形/圆形/矩形图标显示。对于LED条形灯等多光束灯具，将以多个关联的图标展示（每个图标代表一束光）；图标可显示以下信息（根据灯具实际功能）：

  • 调光状态（Dimmer）、快门/频闪（Shutter/strobe）、颜色（Colour）、光圈（Iris）、图案片及图案片旋转（Gobo + Gobo Rotation）。

image-20251004204719690

灯具窗口导航 ​

配接灯具后，灯具窗口的位置和缩放比例将自动调整，确保所有灯具可见。通过以下工具栏按钮调整视图：

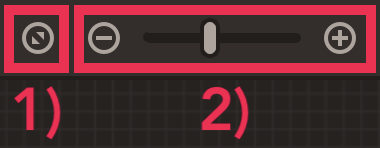

  1. 适配缩放（Zoom Fit）：将所有灯具适配到当前视图并居中显示；
  2. 缩小/放大（Zoom Out/Zoom In）：点击“-”缩小、“+”放大，或通过中间的滑块调整缩放比例；
  3. 视图移动：按住Shift键并左键拖拽网格，或启用工具栏中的“导航”（Navigate）模式后左键拖拽，可移动视图；
  4. 灯具移动：直接拖拽选中的灯具，即可调整其在2D视图中的位置。

image-20251004204730821

灯具选择（Selecting Fixtures） ​

默认情况下，可通过以下方式选择灯具（类似Windows资源管理器或Mac Finder的文件选择逻辑）：

  • 单个选择：点击灯具图标；
  • 批量选择：按住Ctrl键（Windows）或Cmd键（Mac）点击多个灯具，或拖拽框选多个灯具；
  • 其他选择方式：

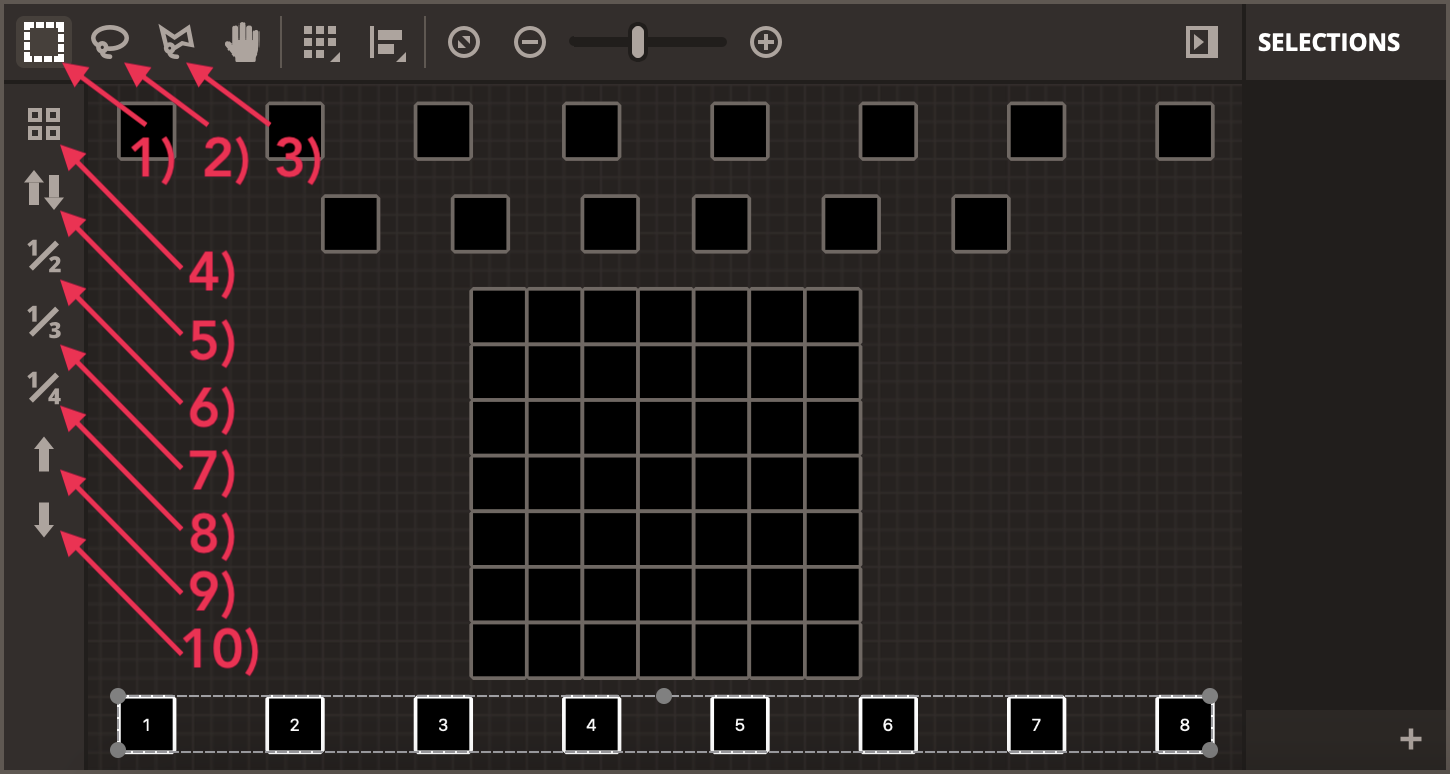

    1. 矩形选择（Rectangle selection，默认）：拖拽矩形框，接触到矩形框的灯具将被选中；
    2. 套索选择（Lasso selection）：绘制任意形状，形状内的灯具将被选中；
    3. 划过选择（Drag over selection）：绘制一条线，接触到线的灯具将被选中；
    4. 全选（Select all）：选中当前激活组内的所有灯具；
    5. 反选（Invert selection）：选中当前激活组内未被选中的灯具；
    6. 选择二分之一（Select ½）：按2D视图中的位置，选中索引为1、3、5、7...的灯具；
    7. 选择三分之一（Select ⅓）：按2D视图中的位置，选中索引为1、4、7、10...的灯具；
    8. 选择四分之一（Select ¼）：按2D视图中的位置，选中索引为1、5、9、13...的灯具；
    9. 选择右移（Shift up selection）：将所有选中灯具的索引右移1位；
    10. 选择左移（Shift down selection）：将所有选中灯具的索引左移1位。

image-20251004204740140

灯具索引（Fixture Index） ​

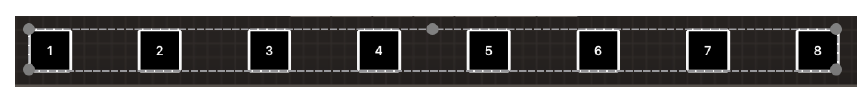

选中灯具后，图标中心会显示其“索引”（Fixture Index）。在制作效果时，需按正确顺序选择灯具——效果将按索引顺序生成。例如：若需让一排灯具呈现“彩虹从左到右滚动”的像素效果，需确保灯具索引从左到右依次递增（如示例所示）。使用快速选择按钮时，灯具索引将按配接窗口中的顺序分配。

自定义索引：按住Ctrl键（Windows）或Cmd键（Mac），按顺序选中多个灯具，索引将依次递增1；若按住Ctrl+Alt键（Windows）或Cmd+Alt键（Mac）选中灯具，新选中灯具的索引将与上一个选中灯具相同。

image-20251004204823841

灯具定位（Positioning Fixtures） ​

  • 手动定位：在2D视图中直接拖拽灯具图标，调整单个或多组灯具的位置；
  • 批量调整：选中多台灯具后，拖拽选中区域边缘的“小圆点正方形”（类似图片缩放控件），可调整灯具间的相对位置；拖拽选中区域顶部中心的小圆点，可旋转选中的灯具；

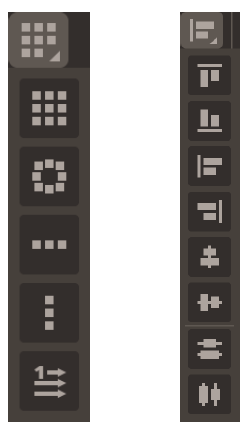

  • 快速布局：点击“分布菜单”（spreading menu）中的形状图标，可快速将灯具排列为正方形、直线、圆形或自定义矩阵；
  • 对齐与分布：通过“对齐菜单”（alignment menu），可将选中灯具按“垂直对齐”（保持水平位置不变）或“均匀分布”（设置垂直/水平方向的均等间距）排列。

image-20251004204838709

自定义矩阵布局（Custom Matrix Positioning） ​

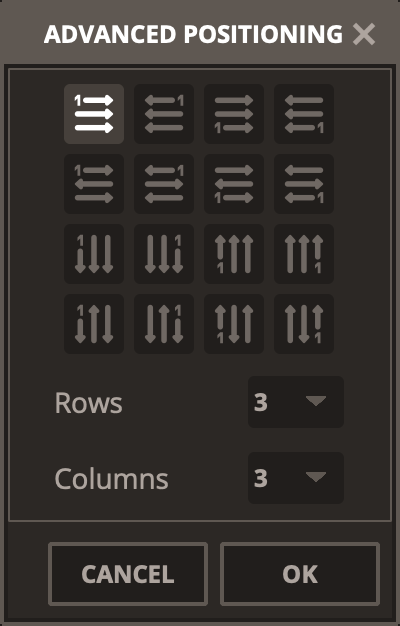

在“分布菜单”中选择“自定义矩阵”后，将打开“高级定位”（Advanced Positioning）界面：

  1. 设置矩阵的行数和列数；
  2. 选择灯具索引顺序：提供16种索引顺序选项，其中“1”代表索引起始位置，箭头代表索引递增方向。

image-20251004204847534

选区（Selections） ​

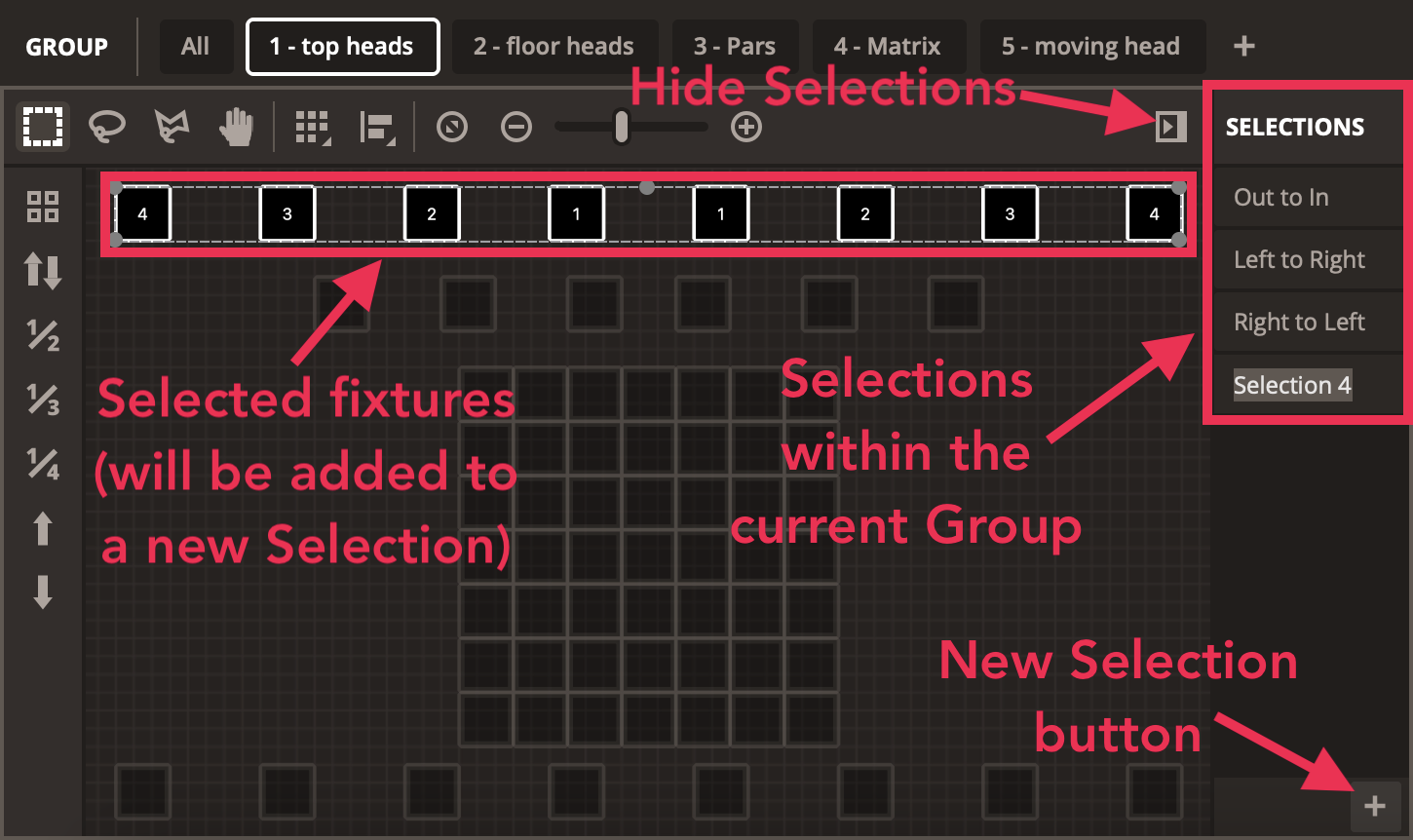

在每个灯具组内，可将灯具划分为“选区”（Selections，即子组），便于快速选中特定灯具；选区还会保存灯具索引，支持创建多个“索引顺序不同的选区”，以实现不同效果。

  • 创建选区：选中组内需包含的灯具，点击2D视图窗口右下角的“+”图标；
  • 选区管理：默认选区名称为“选区1”（Selection 1）、“选区2”（Selection 2）等；点击2D视图工具栏中的箭头按钮，可隐藏/显示选区窗口；右键点击选区名称，可重命名或删除选区。

image-20251004204957015
