DSP2场景面板反馈设置

在ESAPRO2中，可以设置场景触发时发送UDP代码，从而实现向中控或者DSP2智能场景面板反馈指令执行情况，UDP切换，按键切换，干接点触发，都可进行反馈。

注意：反馈指令，需要使用ESAPRO2.3以上版本，并将控制器的固件升级到最新版本。

DSP2 反馈指令

指令格式：16进制HEX

反馈端口：2432

指令示例：43 51 31 01 FF

指令说明：

• 43 51：固定码
• 31：控制器类型，31为CE31/DR2， 42为CE42/U11， 62为CE62/DR1
• 01：场景编号，16进制，从00开始，00为场景1，01为场景2
• FF：固定码

ESAPRO2 发送UDP代码设置

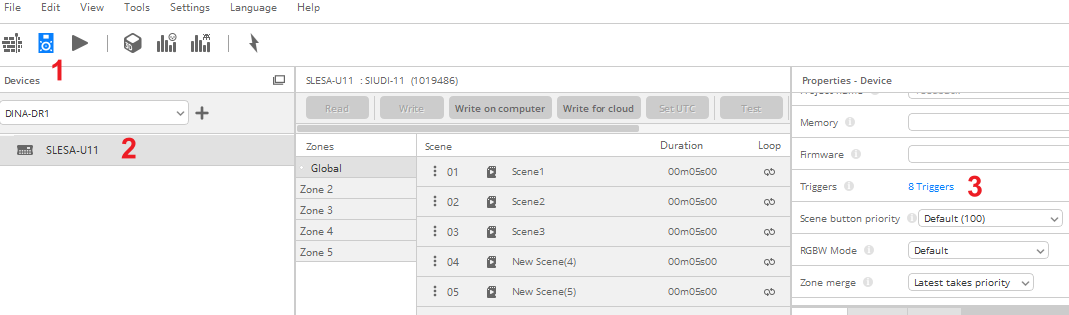

在 ESAPRO2 的【Stand Alone 脱机界面】，选中控制器后，打开Triggers【Advanced trigger / TCA 高级触发窗口】

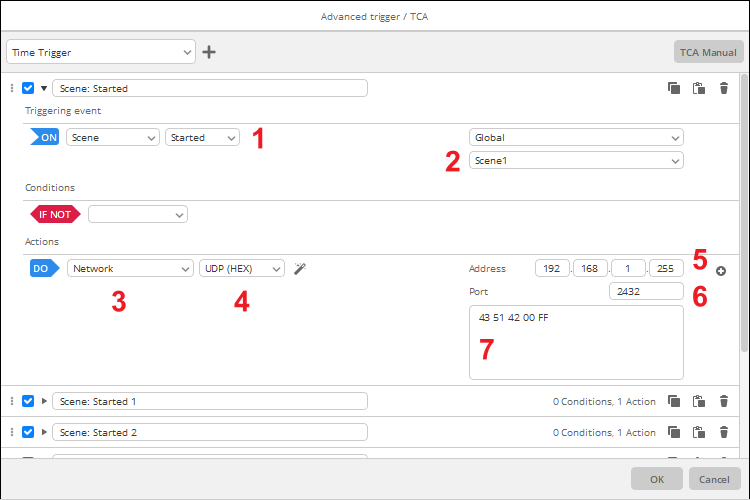

在高级触发设置中，添加一个新的触发，依次选择：

1. Scene > Started，激活场景时执行
2. 选择要反馈的分区，场景名称
3. 执行网络命令
4. 发送UDP(HEX)指令
5. 中控或者DSP2设备的IP地址，可以是指定IP地址，也可以是同网段的广播指令（一般使用指定IP地址方式）
6. 反馈的端口2432
7. 反馈的指令，每个场景，对应的反馈指令都不同，如果重复，将导致反馈失效；

​
