触发LED 控制器

不论是建筑亮化、文旅灯光项目还是展厅、圣诞树等项目，很多都大量使用点控像素 LED。这种情况下，要实现将像素LED，音乐播放器，喷泉，舞台灯等设备联动，就需要加入专门的像素 LED 控制器，扩展 LED 通道，实现大面积 LED 与其他灯具的联动控制。

采用这种应用方式，一般需要分两次做灯光效果。

1. 使用第三方软件和系统，调试像素 LED ，并做好灯光节目，保存到 SD 卡；
2. 设置好第三方的主控制器的控台参数，接入网络脱机灯光控台；
3. 使用 ESAPRO2 软件，编写其他灯具的灯光效果，并调用第三方 LED 主控制器的节目。

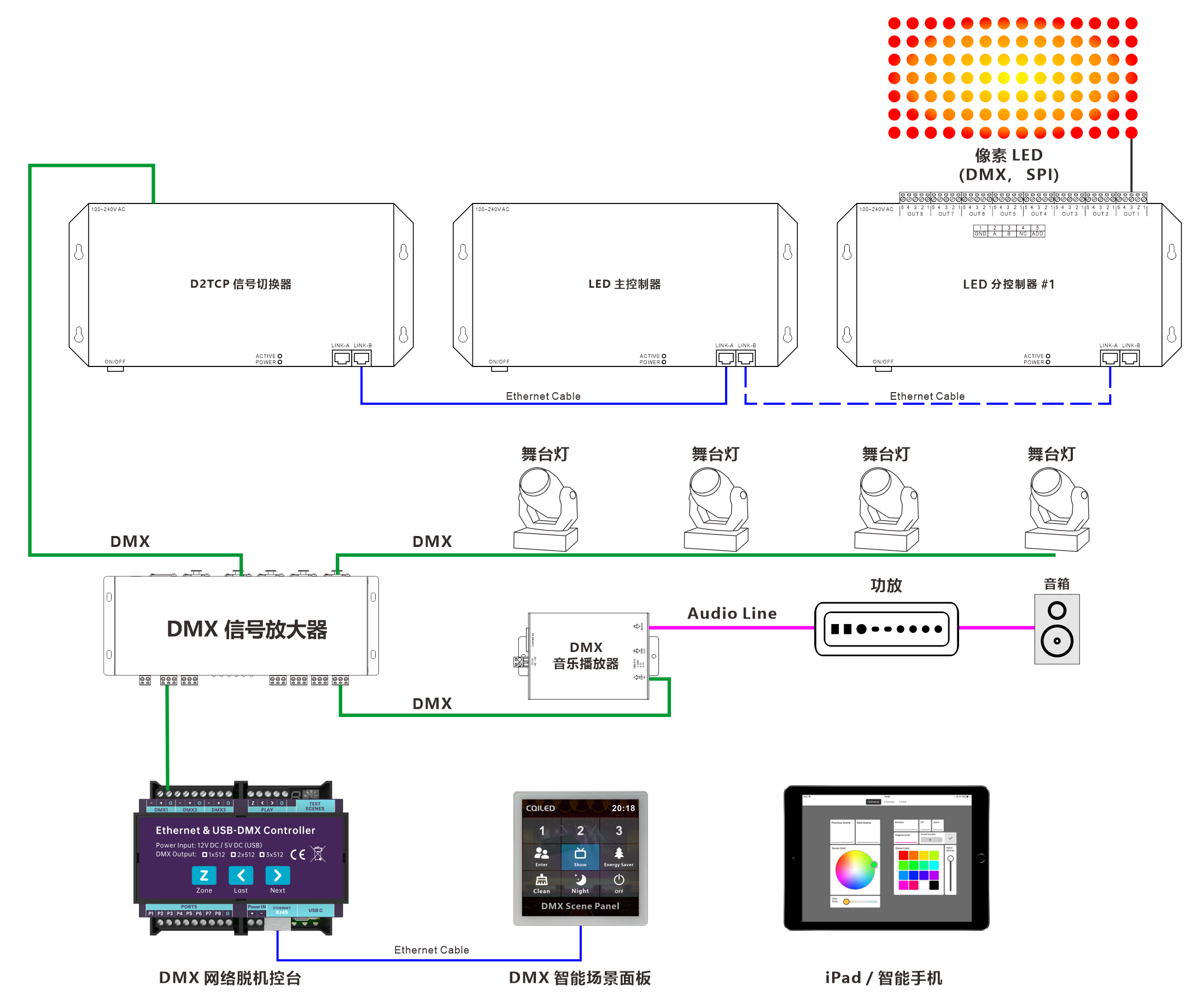

控制系统图

设置 D2TCP 的切换模式

• 可以按照习惯方式和使用要求来设置 D2TCP 的切换模式，一般情况下，可以用MODE 1

• 设置 D2TCP 之前，需要将其他设备关闭，防止误设置

• 使用遥控器，按 "MENU" 键，进入模式菜单选项，按左右键选择 MODE 1(即模式1)， 按保存"OK" 键即可完成设置。



• 再连续按两次"MENU" 键，进入参数设置


  • FROM 001，代表的是起始通道
  • TO 010，代表的是最大场景数

配接 LED 场景灯具

• 从ESAPRO2，添加灯具界面，选择"Add Other"，并找到灯库"_cqiled \ W-led 2.ssl2"。如果没有，需安装灯库编程器。
• 在配接窗口中，按照 D2TCP 设置的起始通道，配置 DMX 址址；
• 这个灯库是单通道的，一个灯代表一个场景，通过灯具布局，可以直观地显示当前调用的场景；

编写 LED 切换程序

• 在 MODE 1 下，第一个通道不需要编程，或者设置为输出0

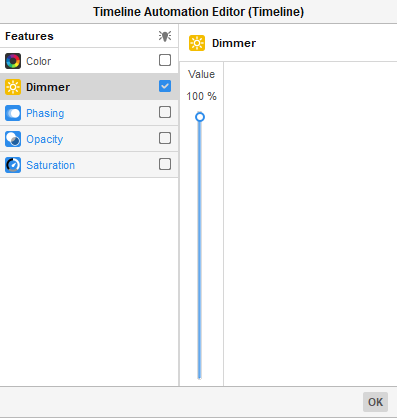

• 如果要控制播放第一个场景，选中第2个 W-LED，拉一个"Basic block"到灯具上，并选中 Dimmer，将参数调为100%即可。

• 如果要控制播放第二个场景，选中第3个 W-LED，拉一个"Basic block"到灯具上，并选中 Dimmer，将参数调为100%即可。

注意事项

• 生成脱机场景时，需选择"分页生成文件"；
• 做灯光秀时，时间轴上的时间要与 LED 主控场景时间一致。没有 Basic block 的地方，DMX 输出为0，会调用其他场景。
