ESAPRO2 界面说明

ESAPRO2 的界面，功能模块，包含DMX值，Hardware Manager，脱机界面，触发设置，3D模拟等。

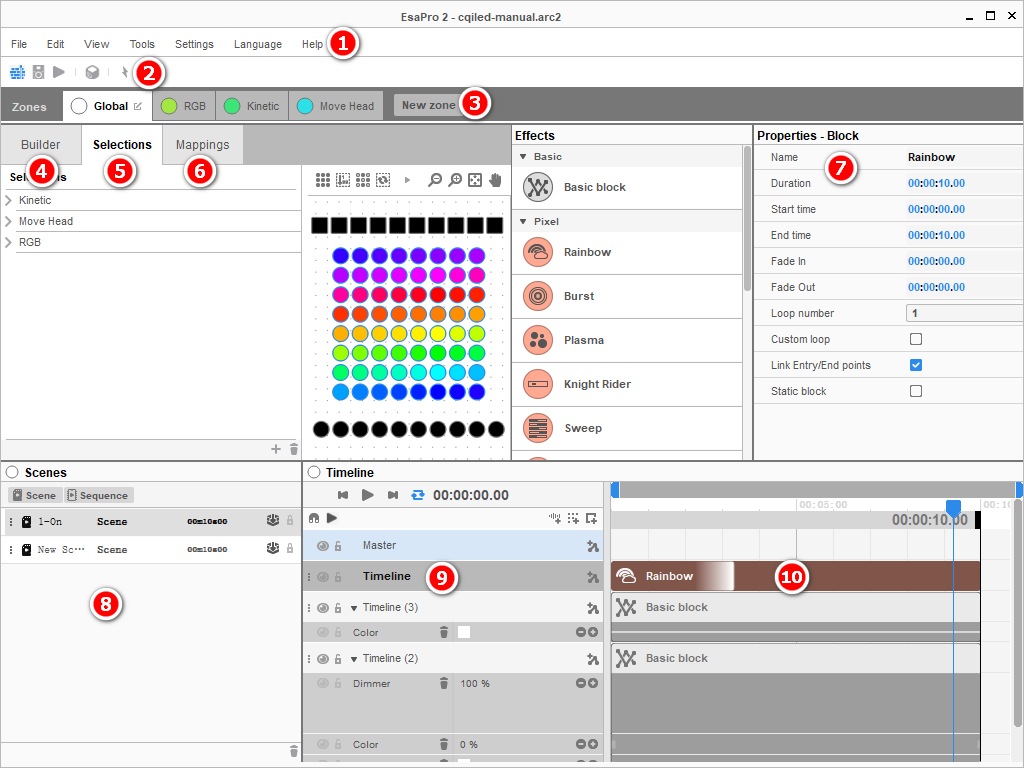

1. 主界面

1.1 主菜单

主要用于打开文件，调用DMX通道参数，切换显示语言，界面放大缩小等常规功能。目前常用的几个功能为：

主菜单	子菜单	功能
File 文件	New (CTRL+N)	新建工程文件
	Open (CTRL+O)	打开工程文件
	Recent files	最近的工程文件列表
	Save (CTRL+S)	保存工程文件
	Save as	另存工程文件
	Quit	退出软件

主菜单	子菜单	功能
Edit 编辑	Undo (CTRL+Z)	撤销动作
	Redo (CTRL+Y)	重复动作
View 视图	Editor 编辑	打开编程窗口
	StandAlone 脱机	打开脱机下载界面
	Simulator	现场表演模式，可从工具栏切换
Tools 工具	3D Visualizer	3D 离线模拟，用于离线编程，效果模拟
	Hardware Manager	硬件管理器，用于修改固定IP，校正时钟，测试输出等
	Profile builder	在线灯库编辑，国外服务器，需登录
	DMX Levels	查看DMX输出参数，可以查看当前程序的每一个通道值
Settings 设置	System location	使用系统的位置，用于Cloud云控功能
	Reset default dialogs	恢复默认对话框，包含连接设备等窗口
	Import device	连接设备，用于打开设备连接窗口，选择连接的设备
	Edit color values in %	以百分比方式显示DMX参数，切换0-255或者0-100%
	SUT Dialog	智能升级窗口 Always display at startup Promotional offers only DEMO mode or Warnings only
	Size ratio	界面的缩放比例，用于不同分辨率的电脑显示器下显示得更清楚 Enable High DPI scaling 激活高清显示比例 75%~200%
Language 语言	English / 中文	用于切换显示语言，共20种
Help 帮助	About / License	关于软件

1.2 工具栏

• Editor 编辑

  用于编辑、预览灯光场景，编程的主要工作界面

• Stand Alone 脱机下载

  用于将编好的灯光程序下载到控制器中

• Simulator 现场模式

  用于现场控制、模拟场景的自动运行效果

• 3D Visualizer 3D模拟

  用于搭建3D场景，配置灯具，离线编程，预演灯光效果

• Devices 连接设备

  用于搜索、连接可以连接的设备

1.3 Zone 分区

主要用于创建和设置分区，在同一个项目中，可以把不同的灯具分在不同的分区中。每个分区，可以编写自己的灯光场景。分区的场景，可以独立运行，互不影响。在 ESAPRO2 对应的控制器中，最多可以设置 20 个分区。

• Global 为默认分区，也是主分区，可以控制所有的灯具，如果没有创建新的分区，则只有一个分区
• RGB 为第一个子分区，Kinetic为第二个子分区
• New zone，可以点击这个按钮创建新的分区
• 点击分区右上角的铅笔图标，可以修改分区名称

配接好灯具之后，首先选中 Global 主分区，再选中灯具，将可以在属性窗口中，指定灯具 (4) 所在的分区。

注意1： 一个工程文件中，一个灯具可以同时存在两个分区：主分区 Global 以及 灯具分区(如上图的 RGB 分区 )

**注意2：**除了主分区，点击其他的灯具分区时，只有属于该分区的灯具，颜色才是深色，可编辑状态。其他分区的灯具，将处理浅色，不可编辑状态。

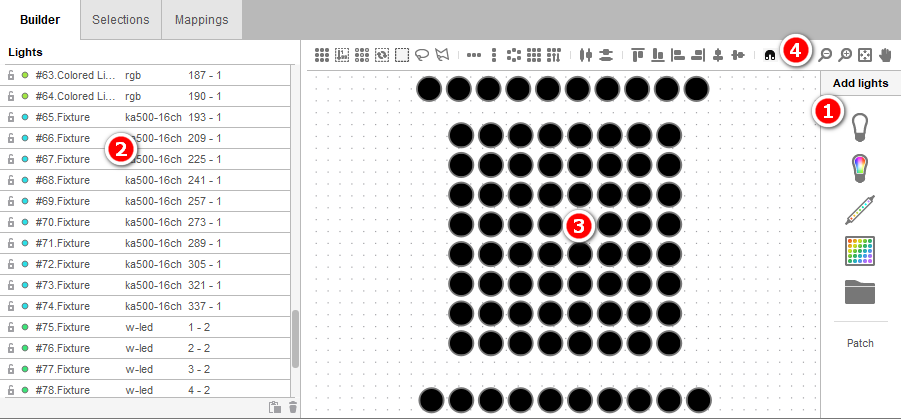

1.4 Builder 配接灯具

用于添加、配接灯具、进行灯具的布局等基本操作。

(1) Add lights 添加灯具

用于添加灯具，分配DMX域，设置地址码。

单通道灯具：一般用于单色灯具的静态场景，较少使用

**RGB/RGBW：**最常用，可以自定义颜色顺序，通道数量

**LED 灯带：**看项目需求使用

**LED 矩阵：**看项目需求使用

**Add Other：**配接其他灯具，添加自定义的灯具，常用

**Patch 配接：**用于分配 DMX 域，根据地址码设置灯具。

(2) Lights 灯具列表

灯具列表窗口，显示了项目中所有的灯具，并包含以下信息：

• **DMX 域 ：**上图最右侧的 -1， -2，代表了第一个域，第二个域

• **DMX地址 ：**上图所示的187, 190, 193...

• **灯具名称：**如rgb, w-led

(3) 灯具位置

在位置窗口，显示了所有灯具的图形，位置。在位置窗口，可以将灯具按照项目现场进行排列，以便直观地根据现场情况进行灯光效果编写。

(4) 布局工具

主要用于对灯具进行选择、排列，对齐，放大/缩小等操作。比较重要的几个工具：

• Custom Matrix 自定义矩阵

  这个工具主要用于矩阵排列，可以快速地，按照一定规则，对所有灯具进行快速排列。选中灯具后，再点击这个工具，将弹出高级位置对话框。

• 数字1，代表第一个灯的位置
• 箭头方向，代表了地址码的走向，按现场的灯具走向选择合适的选项即可
• Size，可按需要设置不同的行列组合

Snap 贴齐

用于手动排列灯具时，可以方便对齐灯具

Scale to fit 显示所有灯具

用于缩放窗口，以显示所有灯具

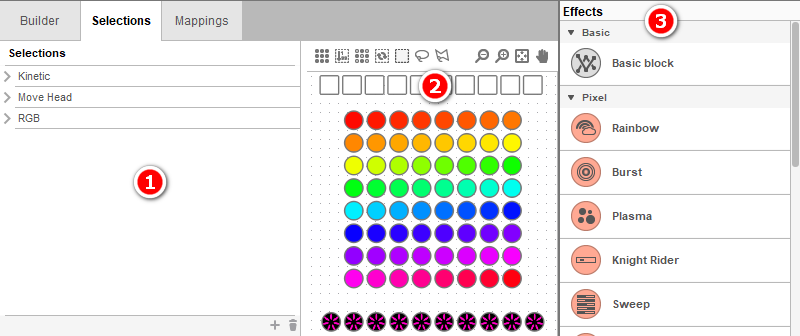

1.5 Selections 编辑常规灯光效果

用于创建灯具分组，创建场景，并使用内置效果、时间轴编写灯光效果。

(1) 灯具分组

Add 添加分组: 为选中的灯具创建一个分组，后续编程时，只需选中这个分组名称，就可以快速选中灯具。

删除分组: 删除已经编好的灯具分组

(2) 灯具效果

在灯具效果窗口中，将会实时显示正在运行的灯光效果，以方便查看输出状态。

(3) 内置效果

在 ESAPRO2 中，内置效果，主要分为四大类：

• Basic 基本效果
• Pixel 动态 LED 效果
• X/Y 光束灯摇头位置
• Color 矩阵灯光效果

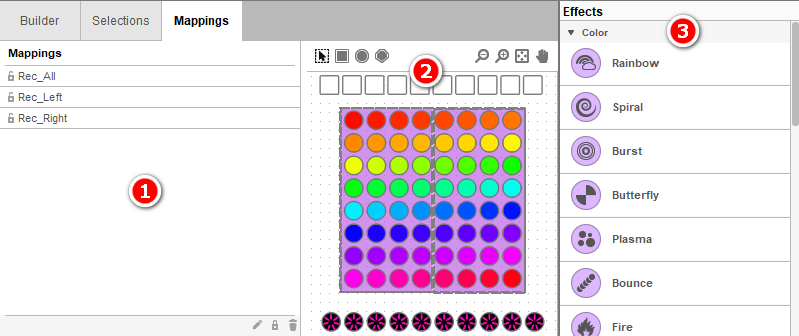

1.6 Mappings 编辑矩阵灯光效果

用于将灯具当作显示屏，创建矩阵灯光效果。在矩阵模式下，拥有更多、更丰富的灯光效果，并且还可以输入文字，导入图片或者视频，直接用于控制灯具。注意：该效果只能用 RGB 通道，如果需要用于其他灯具，请咨询技术工程师。

(1) 矩阵列表

矩阵列表中，将显示已经创建的矩阵。选中一个矩阵，就可以对该矩阵进行编程。

• Rename 重命名：修改矩阵框的名字
• Lock/Unlock 锁定/解除锁定：锁定矩阵框，防止移动其位置，或者误删除
• Delete 删除：删除不需要的矩阵框

(2) 灯具与创建矩阵

在灯具显示区域，将显示灯光当前运行的灯光效果。在其工具栏上，还可以创建不同的矩阵框，并对灯具进行放大，缩小，方便查看。

• Selection 选中矩阵：选中需要编效果的矩阵框
• Rectangle 创建方形矩阵框：在需要做矩阵效果的灯具上方，画一个方形矩阵框。矩阵框覆盖的灯具，将显示矩阵效果。

(3) 矩阵效果

矩阵效果库中，拥有更丰富的内置效果，并且这些效果拥有更多的参数，比如调节跑动的方向，旋转角度等。

1.7 Properties 属性

用于设置选择对象的属性，可以对灯具进行分区，修改场景名称，修改时间轴的显示方式，修改控台的脱机参数等。选择不同的界面，不同的对象，这里将显示不同的属性内容。

1.7.1 灯具属性

选中灯具后，在右边的属性窗口，将显示灯具的属性：

• Name, 修改名称
• Size, 灯具尺寸，方便
• Shape: Round 圆形，Rectangle 长方形，Square 方形
• Zone：设置分区

同时，在属性窗口中，还会显示选中灯具在布灯图的位置，灯库文件，DMX地址(选择单灯时)

1.7.2 场景属性

选中场景后，将显示场景的属性，其主要参数为：

• Name, 修改名称
• Zone, 场景所在的分区
• Duration，场景的时间长度，可以点击修改时长，注意：场景的时长不能小于时间轴的时间长度
• Fade In，场景的渐入时长，默认为0，修改之后在切换时，将渐入场景

1.7.3 时间轴属性

在时间轴管理窗口选中时间轴后，将显示时间轴的属性，其主要参数为：

• Name 修改名称： 在编写灯光秀或者复杂效果时，自定义名称将帮助你快速的找到时间轴。
• Blending Type 混和模式： 默认情况下，处于上方的时间轴将覆盖下方的时间轴。采用混和模式，将可以通过一定的算法，融合出新的，更多的灯光效果。

1.7.4 效果块属性

在时间轴上，选中一个效果块，属性窗口中将显示效果块的属性：

• **Name：**修改效果块名称
• **Duration：**效果块的持续时间
• **Start time：**效果块的起始时间
• **End time：**效果块的结束时间
• **Fade In：**渐入的时间长度，默认为0
• **Fade Out：**渐出的时间长度，默认为0
• Loop number：效果块的循环次数，默认为1
• **Custom loop：**自定义循环次数，勾选之后，上面的Loop number将跟着改变。其含义是指在效果块的总时长内，这个效果将循环运行几次。如果循环2次，则灯光变化速度将加快一半
• **Link Entry/End Points：**保持起点/终点的参数一致，用于添加亮度、调相等参数曲线时，如果勾选，则起点和终点将保持相同的参数
• **Static block：**静态效果，勾选之后，可以把动态效果转为静态效果，效果将保持第一个画面状态，相当于暂停状态

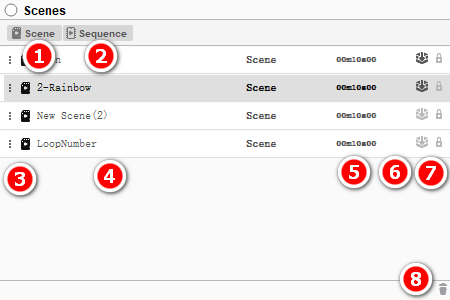

1.8 Scenes 场景列表

用于添加、复制、删除、重命令场景，也可以用于调节场景顺序，并显示场景的总时长，以及预选择要把哪些场景用于脱机控制。

• (1) Scene： 创建一个新的场景
• (2) Sequence： 创建多步场景，较少使用，一般用于不带SD卡的主控，或者创建输入音乐，自动切换灯光效果的节目。
• **(3) 修改场景顺序：**用鼠标左键按住列表左边的 3 个小点，并向上/向下移动，可以修改场景的顺序。
• **(4) 修改场景名称：**双击场景名称，或者点击右键，可以修改场景名称。注意：场景名称，需使用字母或者数字，不要使用中文。
• (5) 场景总时长
• **(6) Pre-Select for Stand Alone： ** 激活的场景将出现在脱机场景列表中，默认为激活状态(深色)，如果取消激活，在脱机场景列表中将不显示该场景。
• **(7) Lock/Unlock 锁定/解除锁定：**锁定场景的时间轴，防止误修改。
• **(8) Delete 删除场景：**通过右下角的删除图标，或者在场景上点右键，选择"Delete" 可以删除不需要的场景。
• **(9) Duplicate 复制场景：**在场景名称上点击右键，选择 "Duplicate"，可以复制当前场景。

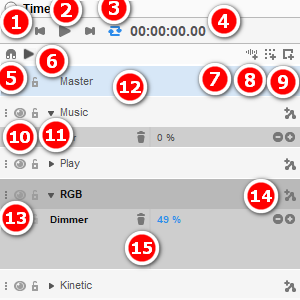

1.9 Timeline 时间轴列表

在时间轴列表中，可以创建时间轴，图层，导入音乐或者绘制矩阵框。在工具栏上，可以播放/预览场景，也可以设置单独场景预览播放。

• **(1) 上一步/下一步：**以1秒为单位，在时间轴上跳转
• (2) Play/Pause 播放/暂停场景
• **(3) Loop 循环播放/单色播放：**激活之后(蓝色图标)，将循环播放灯光场景。如果没有激活，播放一次场景之后，将停止播放
• **(4) 00:00:00:00：**时间轴的播放进度
• **(5) Snap 贴齐：**时间轴上的效果块，将自动贴齐
• **(6) Preview 预览：**激活之后(深色)，在效果编辑状态将实时输出。如果是多种通道，多个时间轴的灯具，则不能激活预览功能，而是通过播放功能进行预览。
• **(7) Add Audio Timeline 添加音乐时间轴：**在时间轴的顶部添加音乐时间轴，
  • 在时间轴区域点击右键，选择"New Block " 将弹出"Audio Track" 窗口，点击"Empty"，即可以导入音乐。在 ESAPRO2 软件的编辑状态，可以导入MP3, WAV等音乐格式。
  • 导入音乐之后，软件将自动分析音乐文件的时间长度，并在时间轴上显示音乐的频谱波形。编程时，只需对应波形，在适当的位置插入需要的灯光效果，就可以完成音乐灯光同步场景的编程。

• (8) Add section timeline 添加常规效果时间轴
• (9) Add mapping timeline 添加矩阵框时间轴
  • 在 ESAPRO2 软件中，常规效果与矩阵效果，是可以同时存在的。
  • 同一个场景中，同一个灯具，既可以输出常规的效果，也可以输出矩阵效果。最终将输出时间轴上，位于上方的效果。如果上方效果为空白，则会输出下方的效果
  • 可以通过时间轴混和模式，组合出更多新的显示效果
• **(10) Active/deactive 启用/禁用时间轴：**关于眼睛图标之后，将禁止这个时间轴的效果输出
• **(11) Lock/Unlock 锁定/解锁时间轴：**锁定时间轴之后，将不能修改时间轴的效果，参数
• **(12) Master 时间轴：**在 Master 时间轴上，可以对整个场景的亮度、透明度、相位进行调节，方便整体控制
• **(13) 修改时间轴层级：**按住时间轴左边的 3 个点，并上下移动，可以修改时间轴的层级关系，对于相同的灯具，将显示位于上方的时间轴效果
• **(14) Add automation 添加控制曲线：**可以为当前时间轴，添加控制曲线，用于调节时间轴的亮度、透明度、相位等参数。并且，这个曲线，还可以进行编辑，实现更简单、高效的编程效果。

• **(15) Delete 删除曲线：**删除已经添加的控制曲线
• (16) 右键菜单：

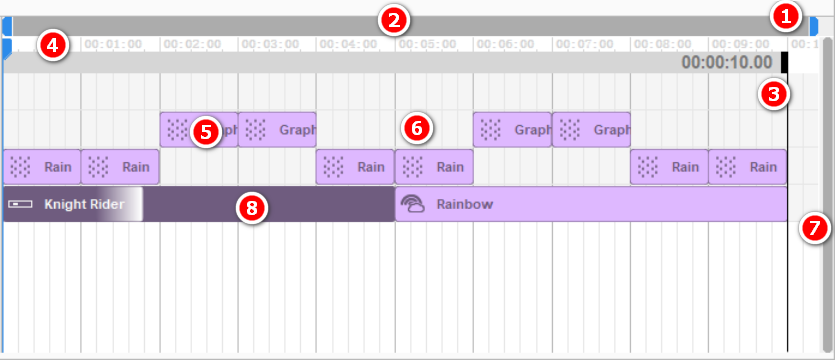

1.10 时间轴

时间轴，包含了所有的灯光效果。一个时间轴，可以包含多个效果块。按照时间轴运行，将形成完整的灯光效果。

• (1) 右侧的蓝色块，用于放大/缩小时间轴 (也可以按住键ALT，加上鼠标滚轮进行放大/缩小时间轴)
• (2) 按住顶部的灰色块，可以左右移动时间轴 (也可以按住键ALT，加上键盘上的左右方向键，左右移动时间轴，查看效果)
• (3) 00:00:10:00 为场景的总时间，按住时间右边的黑色块，可以增加/减少总时长
• (4) 时间刻度，便于查看，对齐灯光效果，显示的最小单是4毫秒。
• (5) 灯光效果块，在效果块的右边界，可以按住鼠标左键拉长/缩短该效果的时间。在效果块上按下鼠标左键，则可以移动位置。
• (6) 空白区域，没有放效果块的地方，将出现黑场的效果。如果同一组灯有不同的时间轴，上层的时间轴为空白，将显示位于下层的时间轴效果。
• (7) 滚动条，用于滚动，显示不同的时间轴。
• (8) 预览播放中的效果块，双击该效果块左侧的图标，将进入效果编辑界面。

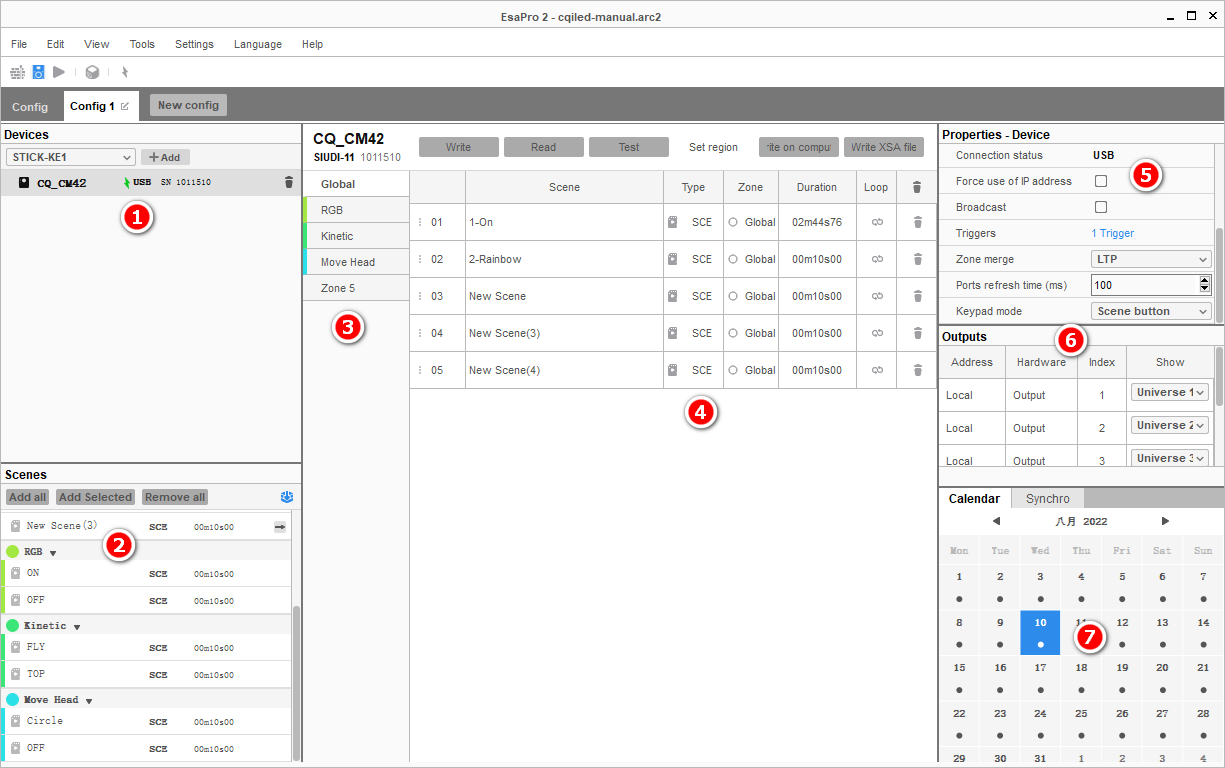

2. 脱机下载界面

脱机下载界面，主要有以下功能：

• 选择要脱机运行的灯光场景，并写入到脱机控台内
• 可以将控台内的程序读回到软件上，再进行编辑，修改
• 设置场景的循环方式、跳转方式
• 设置脱机控台的端口输出方式，输出的DMX域
• 添加干接点、定时以及其他多种触发方式，激活"TCA" 触发设置窗口
• 配接联机/脱机 Art-Net 输出的设备 IP 及 DMX 域

通过主菜单**"View > Stand Alone"** 或者工具栏的按钮，都可以切换到脱机下载界面。

脱机下载界面主要包含以下内容：

• **(1) Devices：**连接的控台列表
• **(2) Scenes：**所有的场景列表
• **(3) Zones：**分区列表(选择分区之后，在属性栏修改启动的状态：指定场景，黑场、恢复断电前场景)
• **(4) 分区场景列表，**脱机程序列表(包含场景名称，时间长度，循环次数，调整顺序、删除脱机场景)
• **(5) Properties：**属性栏，设置主控参数，以及进入触发设置界面
• **(6) Outputs：**输出端口，设置主控每个端口的DMX域，以及添加Art-Net输出
• **(7) Calendar：**日历窗口，设置了定时的那一天，将显示一个小圆点

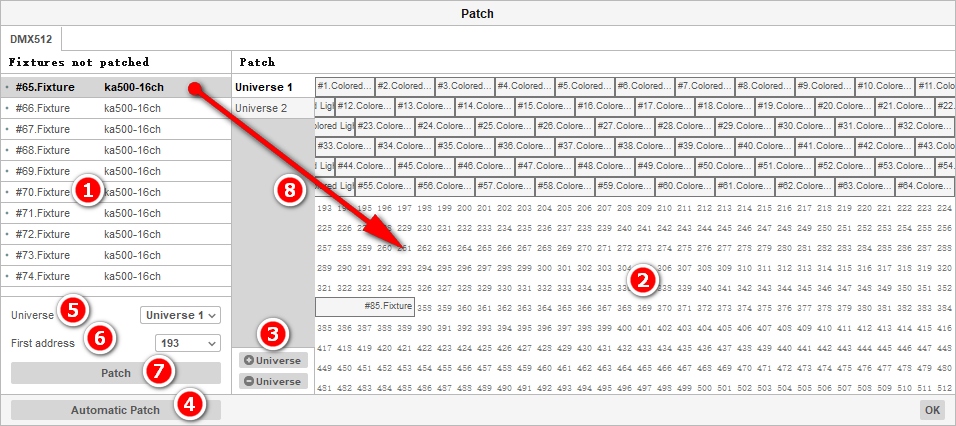

3. 配接窗口

选择了灯库之后，将弹出配接窗口。

• (1) 左侧的灯具列表，显示的是还没有配接的灯具。

• (2) 右侧的 DMX 地址窗口中，显示已经配接的灯具、编号，DMX地址码。

• 如果需要使用第二个DMX域，则在中间点击 (3)增加域按钮+Universe 即可。

  一般情况下，有3种配接灯具的方式：

• 可以点击"(4) Automatic Patch"，自动完成DMX配接

• 选择本配接的域 (5) Universe，并选择 (6) 第一个DMX地址 First Address，再点击 (7) 配接Patch 即可。

• 也可以从列表窗口，选中一个灯具，直接 (8) 拉到右边的 DMX 地址窗口中，指定的DMX地址码即可。

***注意：*配接灯具之前，需要先知道现场的灯具地址码。上面的配接操作，并不能改变灯具的参数，如果是 RDM 的灯具，需要使用 RDM Manager 进行查询与修改。

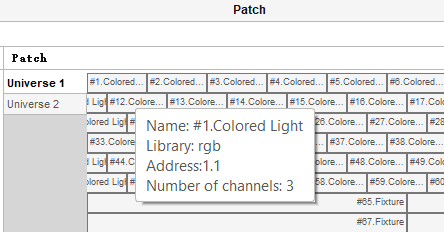

当你配接好灯具之后，将鼠标移到DMX地址窗口中，停留在灯具上，将显示灯具的序号，DMX域 ，地址码。

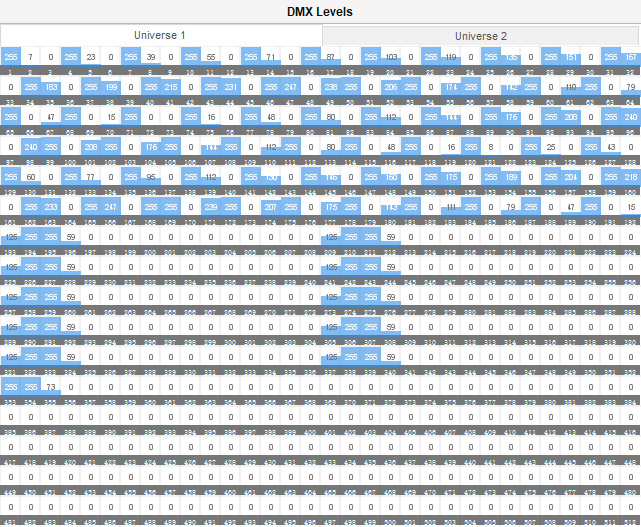

4. DMX Level

通过主菜单"Tools > DMX Level"，可以打开 DMX level 窗口，在这个窗口，将会显示 DMX 域，以及各个 DMX 通道的输出状态。如果出现灯具不能正常控制的情况，可以通过这个窗口检查程序是否正确，输出参数是否符合要求。

​
